黄埔分院：记录历史，传承文明，全面推进区传统风貌建筑测绘建档工作

作为广州历史文化名城的重要组成部分，黄埔区有着悠久的历史和丰富的文化资源，尤以古代“海上丝绸之路”发祥地——南海神庙，近现代中国革命策源地和“将帅摇篮”——黄埔军校，抗战史迹——东江纵队会址旧址，岭南建筑瑰宝——玉岩书院和横沙书香街等名胜古迹享誉中外。

2021年9月，中共中央办公厅、国务院办公厅印发《关于在城乡建设中加强历史文化保护传承的意见》，明确要求“对各类保护对象设立标志牌、开展数字化信息采集和测绘建档”。为落实相关政策要求，更好地保护城乡历史文化遗存，促进城乡高质量发展，黄埔区对辖区范围内的传统风貌建筑开展测绘建档工作，并委托黄埔分院承担。通过数字化测绘建档技术为全区传统风貌建筑画像，是黄埔分院在保护传统风貌、延续历史文脉、留存城市记忆、提升城市品质方面所展现的专业担当。

黄埔分院对黄埔区共178处传统风貌建筑、总建筑面积约7万多平方米开展测绘，运用无人机倾斜摄影、三维激光扫描、全站仪数字化测绘、RTK实时差分定位等先进技术进行高效数据采集，并完成三维数字复原，让璀璨的传统文化突破时间、空间限制，焕发出新的生命与活力。

与传统测绘方式相比，数字化测绘建档具有效率高、精度高、完整度高的技术优势。黄埔区传统风貌建筑测绘建档项目主要工作包括：

（1）全面踏勘测绘建档对象

包括总图的测绘范围、需测绘的建筑数量及位置等。了解历史建筑的复杂程度，确定测绘可到达的范围与部位，准备对应辅助设施，了解现场潜在的不安全因素并制定相应防范措施。

（2）测绘建筑本体及周边历史环境

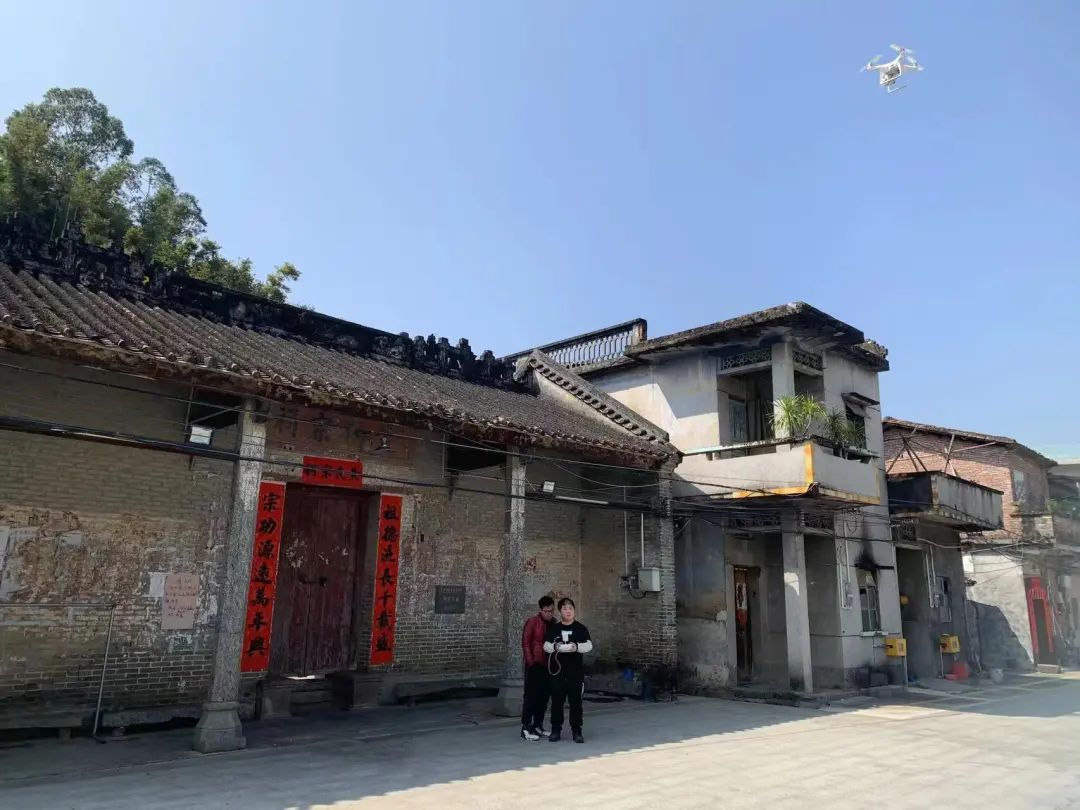

采用无人机进行倾斜摄影测量，利用三维激光扫描仪采集建筑物点云数据，两条技术路线结合，为传统风貌建筑留影建模存档，为历史建筑的保护提供全方位视角，最大程度提供原建筑的真实影像和测绘点云数据。

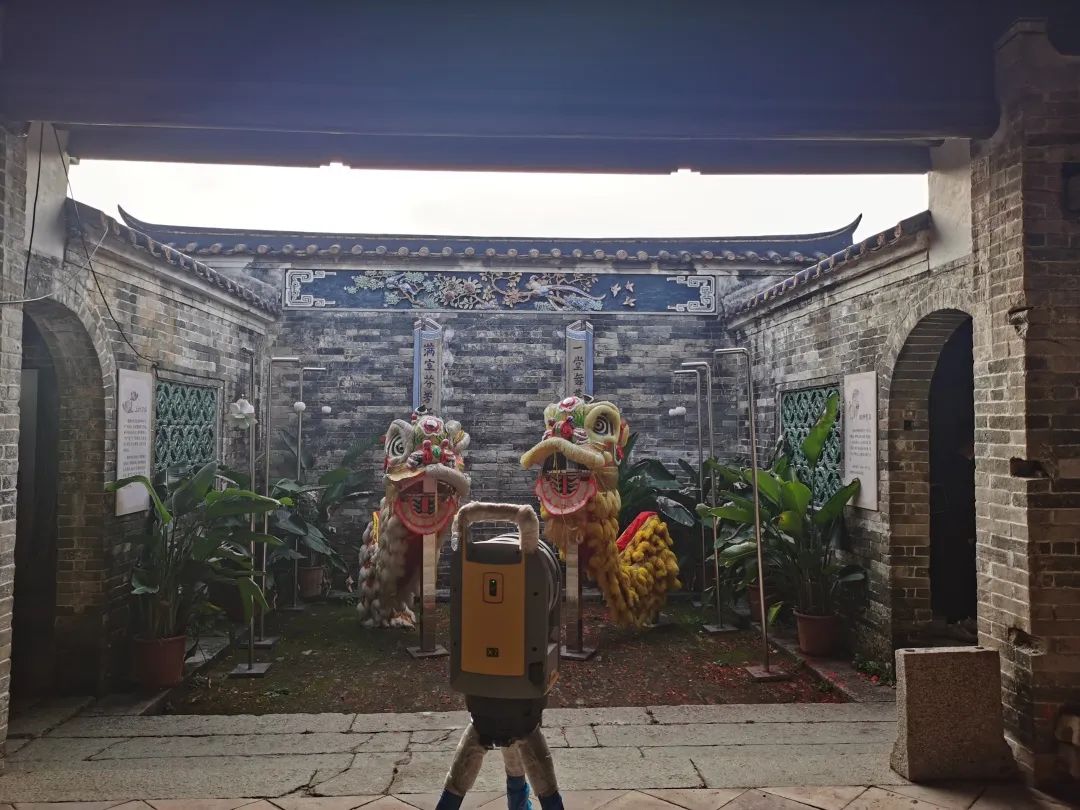

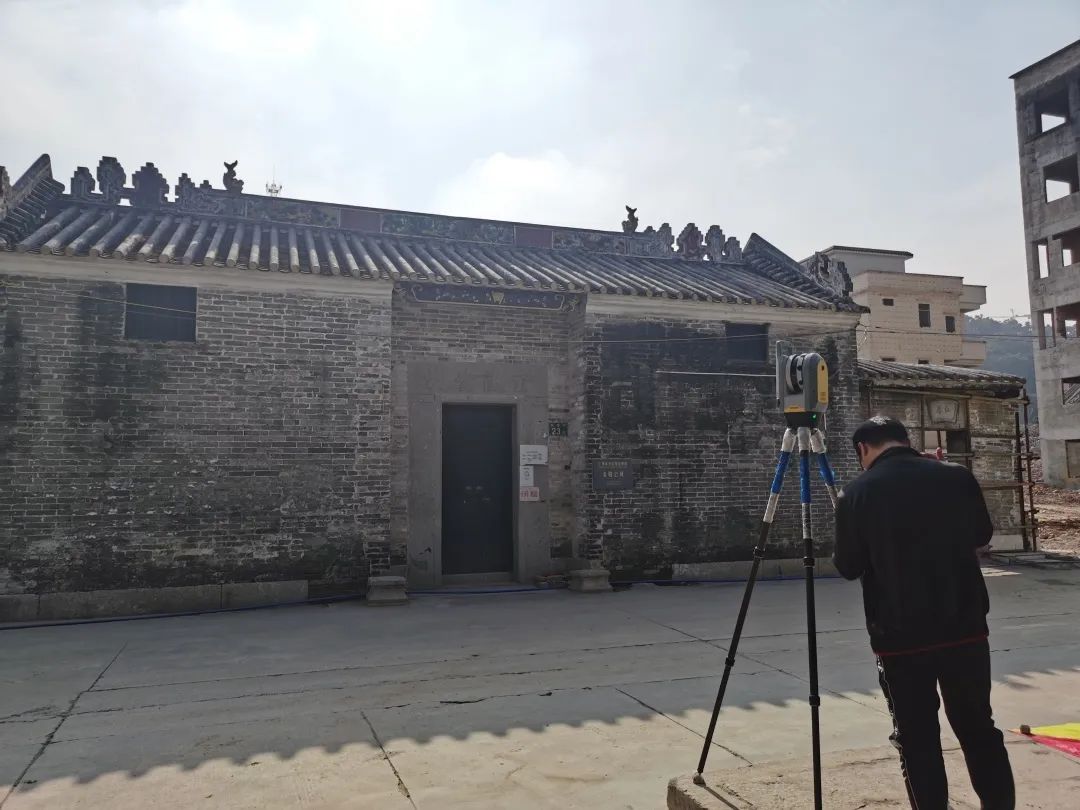

对黄埔九佛莲塘村秀昌书室

开展三维激光扫描

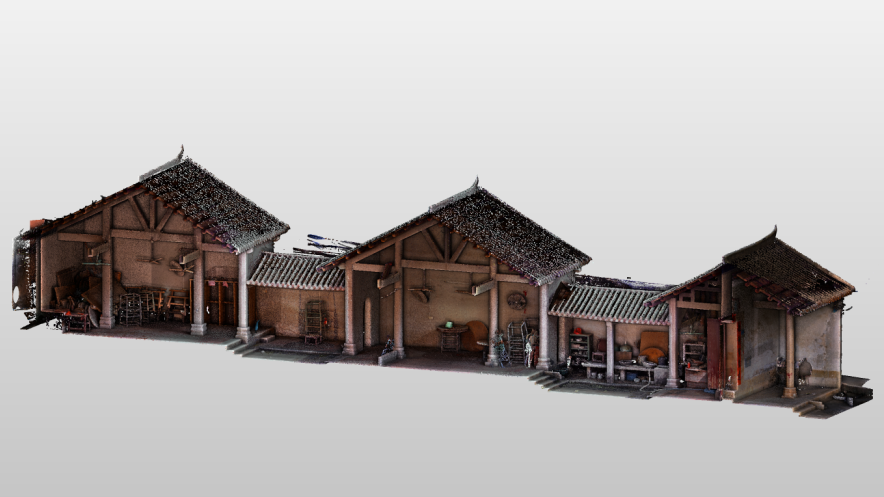

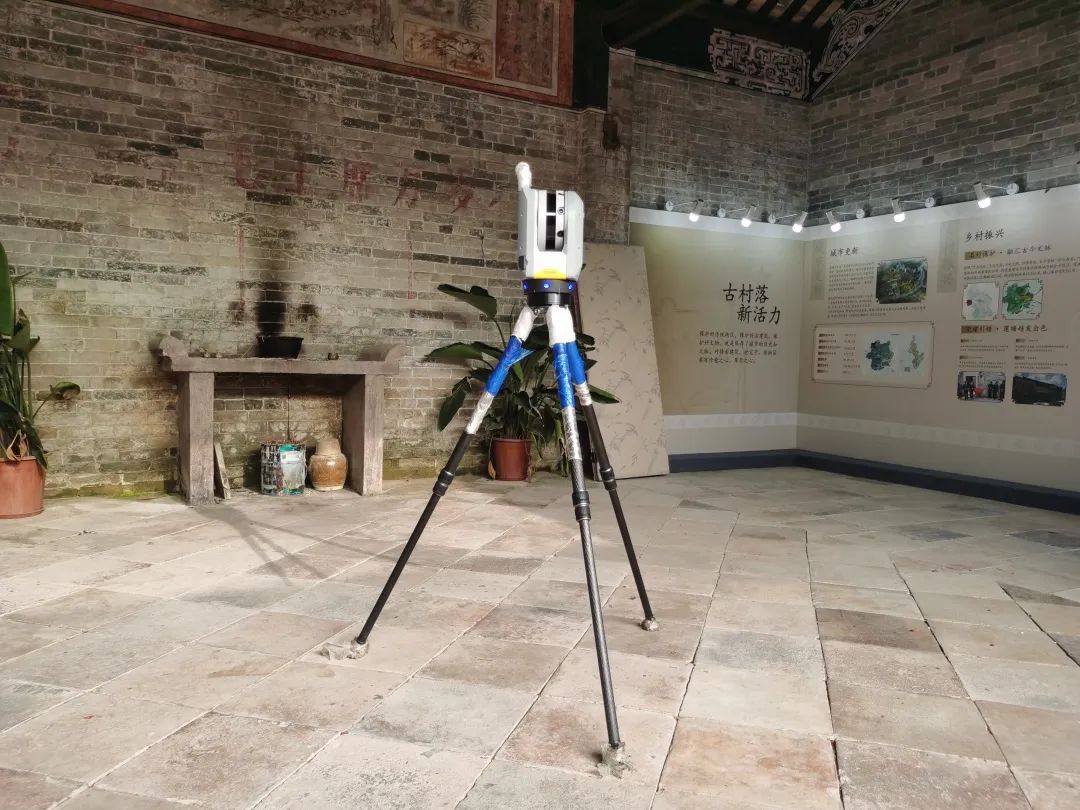

黄埔区子明黄公祠三维激光扫描

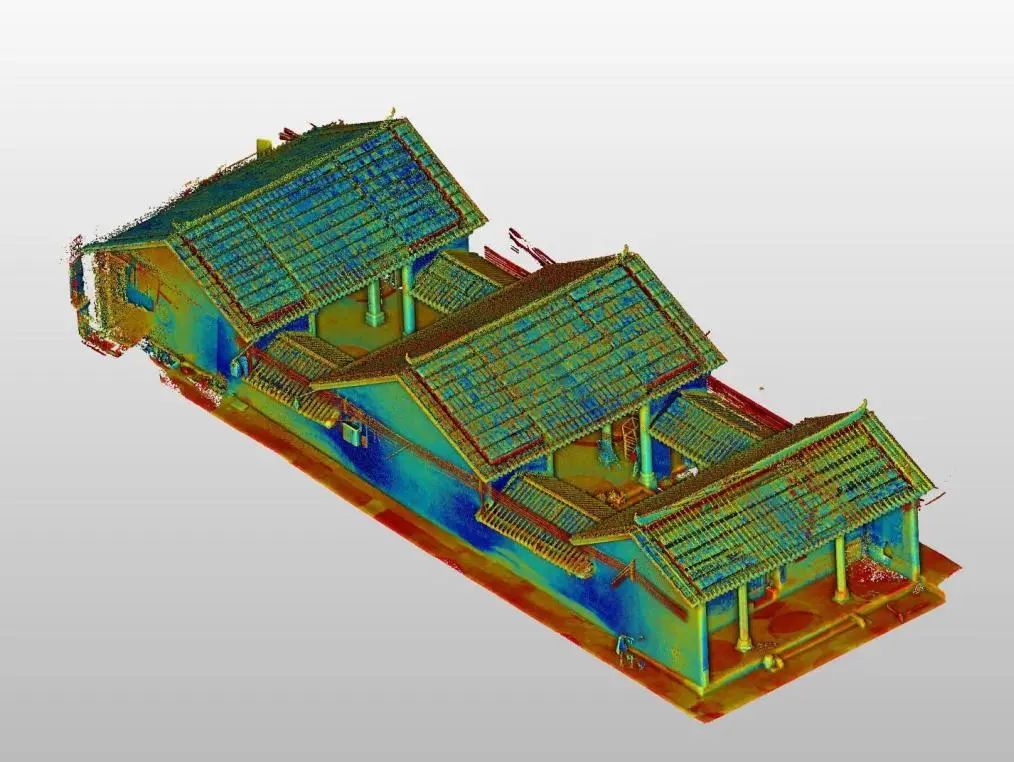

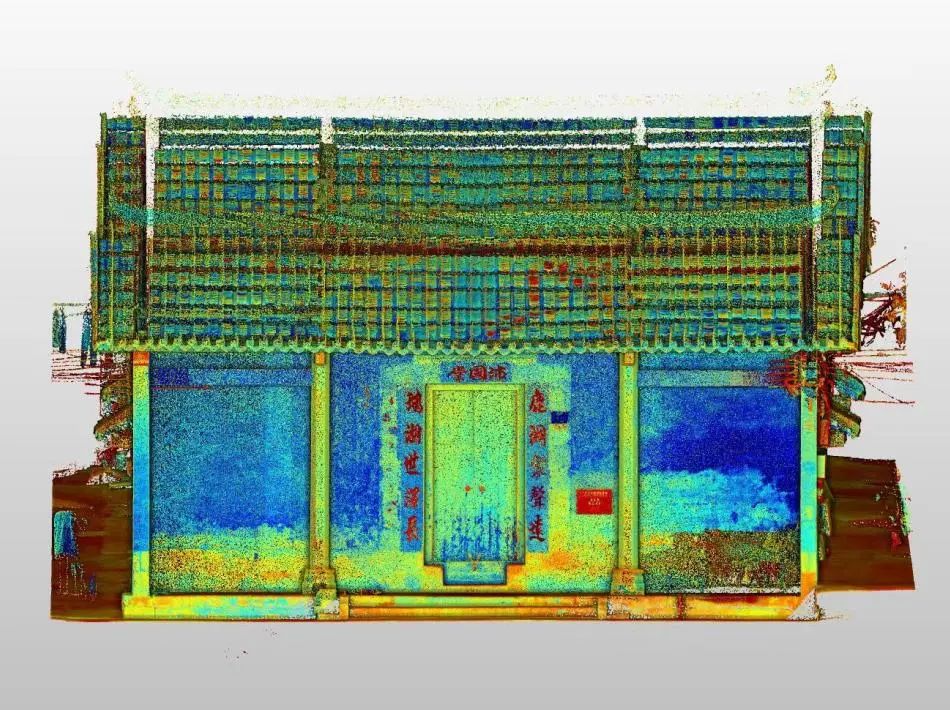

成果样图

（3）数字建档

以电子数据为保存形式的测绘图纸包括：总平面现状测绘图、平面现状测绘图、立面现状测绘图、剖面现状测绘图、典型构件大样图等，形成“一处一册”的数字化档案，以可视化方式呈现。

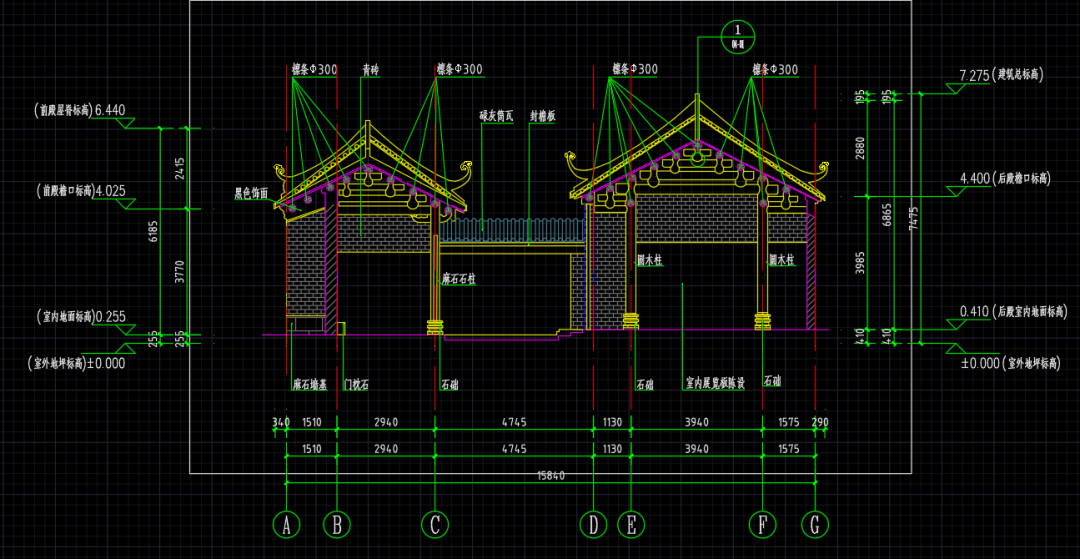

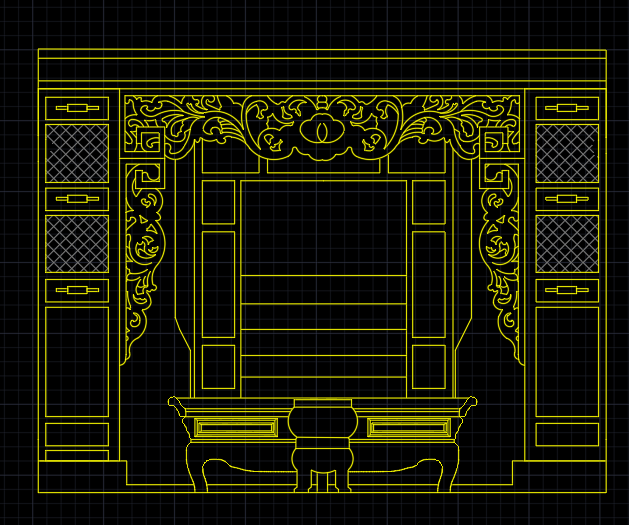

 “金陵公祠”测绘成果样图

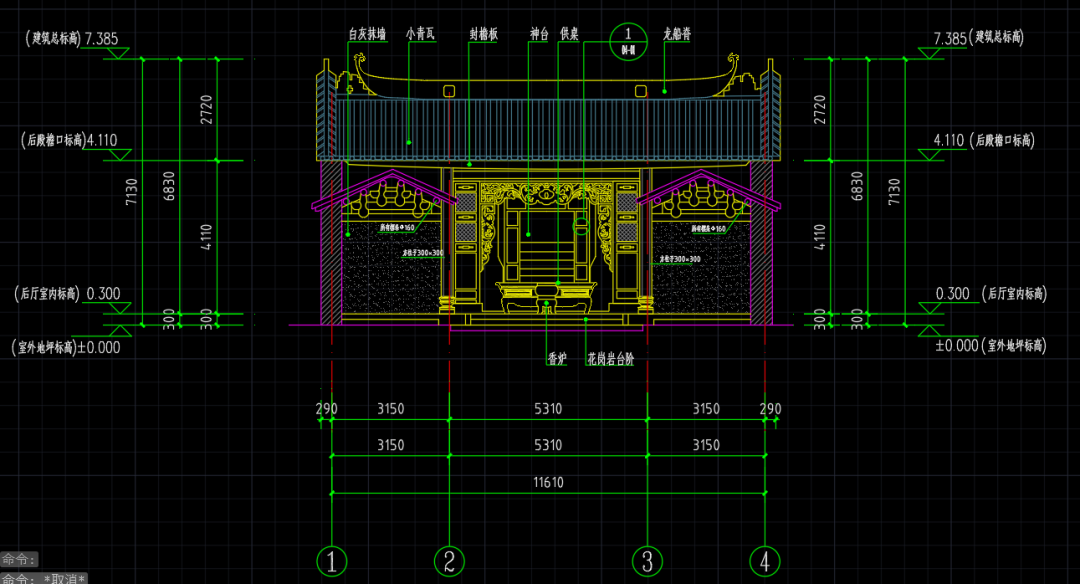

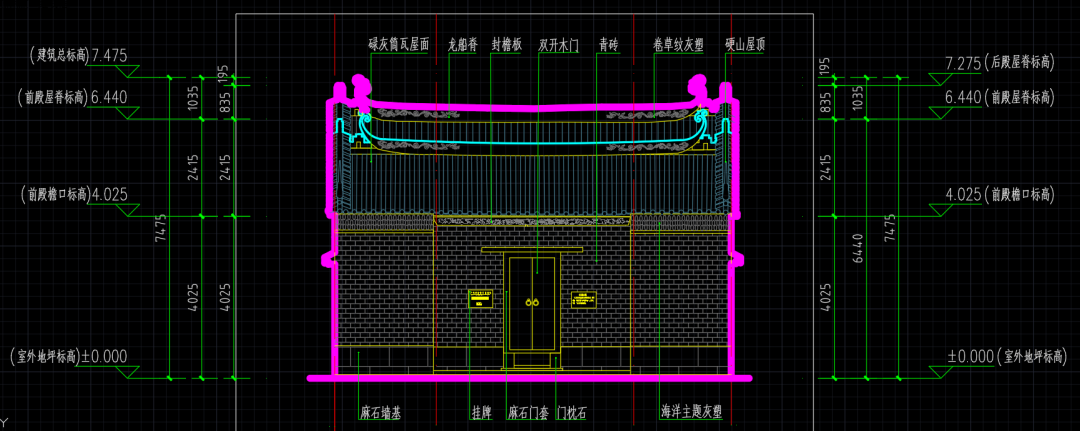

“仕傑陆公祠”测绘成果样图

本次测绘建档工作是数据、信息积累的过程，测绘建档成果将贯穿在历史建筑今后的保护、研究、展示、管理过程中，无论是管理规划编制、保护工程实施、科研领域应用，抑或是面向公众的线上导览、展示宣传等，本次测绘建档数据都将成为重要的基础数据支撑。

黄埔分院将深入贯彻落实习近平总书记视察广东以及关于历史文化遗产保护的系列重要指示精神，继续深耕历史文化保护传承，为留住历史的痕迹、人民的情怀持续贡献力量。
