高质量发展看测绘⑲｜搭建多源数据融合平台，助力新中轴（海珠）片区城市更新

基本概况

新中轴（海珠）片区南北两面涉及部分旧城、旧厂及海珠区三滘村、东风村，项目范围面积约280公顷，其中，旧城旧厂面积约40公顷，旧村面积约240公顷。本次城市更新改造因同时涉及旧城、旧厂和旧村三种类型，对更新改造的过程和管理提出了较大挑战。

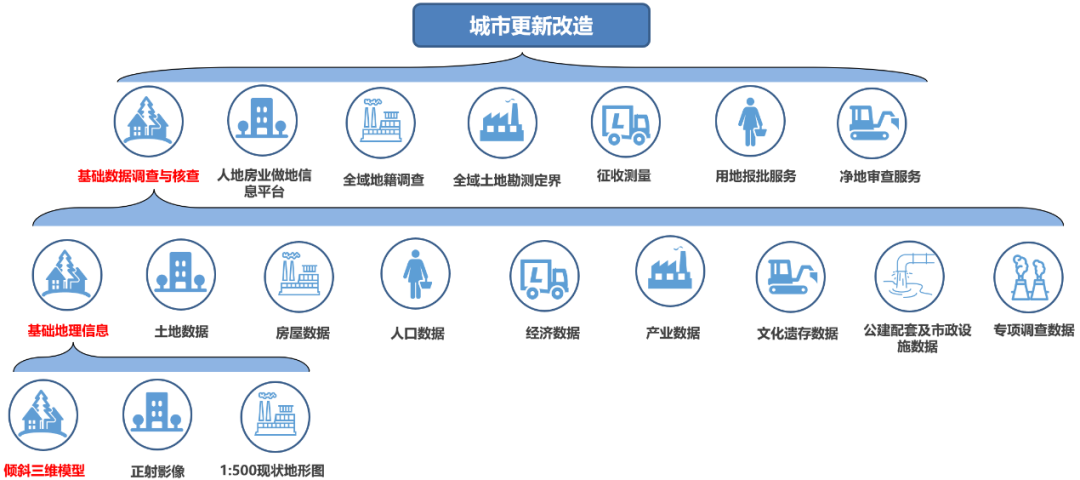

基础数据调查是本次新中轴（海珠）片区城市更新过程的重要环节，其包含基础地理信息、土地、房屋、人口、经济、产业、文化遗存、公建配套及市政设施、树木等九大类。数据涉及1:500现状地形图、正射影像、倾斜三维模型、土地利用现状、国土空间规划、土地权属、土地业务数据、房屋矢量信息等众多图表文件，多源多形式的数据极易出现数据格式不统一、空间参照不统一、属性结构不统一、更新机制不完善、再利用度低等问题，导致各环节工作方式不科学，项目实时进度跟踪不及时、城市更新主体单位面对数据“不会用”“用不好”等情况，亟需科学高效的方法对数据进行管理。

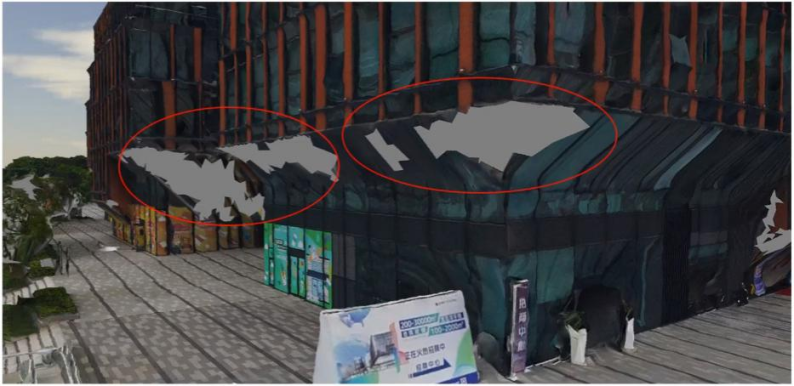

由于视角的限制，传统倾斜三维模型在低层建筑物上极易出现模型结构缺失、纹理拉花等问题，严重影响模型的视觉效果和量测应用。另一方面，倾斜三维模型较大的数据体量也导致模型加载与浏览对硬件设备要求较高，无法支持超大范围如新中轴（海珠）片区内的应用。

服务内容

2019年起，海珠区相继开展了10多条旧村、广纸片区、桥南片区等多个片区的基础数据调查，涉及旧城、旧村两种模式，而本次新中轴（海珠）片区基础数据调查则涵盖“三旧”改造的所有模式。

① 制定数据标准化模板。在《广州市城中村改造基础数据标准与调查工作指引》基础上制定标准，并依照相应使用需求，在保留标准全部内容的前提下，进行补充提升。

② 收集调取数据。梳理目前在新中轴（海珠）片区更新改造项目掌握的土地与房屋相关业务数据，结合改造单位在更新改造过程积累的各项数据进行汇总。

③ 整理数据空间信息。基于数据标准化模板和现存数据资料情况，对需要整理的数据空间信息内容进行整理，所需的地址、坐标等信息在扫描件与图件等资料中查找，根据需要进行空间化与坐标转换，形成统一参考系下的空间信息。

④ 整理数据属性信息。在空间信息整理完成的基础上，按照数据标准化模板为矢量数据录入相关属性，不同类别档案数据以各自对应的属性模板为准。

⑤ 数据库标准化入库。针对处理后的空间数据、属性数据进行挂接，按照不同类型数据进行分组分图层的数据库建设。

⑥ 数据更新机制。针对新中轴（海珠）片区更新改造项目推进过程中的各个阶段，建立房屋、权属等相关数据动态更新机制，对新中轴（海珠）片区更新改造项目数据库进行日常维护。

实景三维是国家新型基础设施建设的重要组成部分，为经济社会发展和各部门信息化提供统一的空间基底。因此平台使用倾斜摄影三维模型作为底座数据进行展示，而这对模型质量的要求也大为提高。

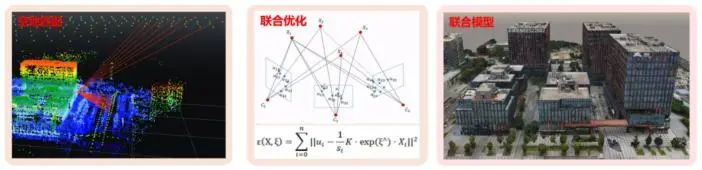

针对传统倾斜三维模型存在模型拉花、纹理缺失等问题，海珠分院在新中轴（海珠）片区的部分区域，试点使用了我院创新中心研发的“自动化空地协同优化模型构建技术”：

使用无人机从空中采集倾斜影像、使用采集车从地面采集车载影像，再通过全自动的联合建模算法，得到联合优化后三维模型。完成模型构建后，通过几何压缩、纹理压缩、瓦片合并、渲染优化等方法对模型作进一步的轻量化，以提升平台使用性能。

为将基础数据以更直观、更高效的方式进行管理与使用，助力城市更新改造进程，海珠分院构建了新中轴（海珠）片区城市更新多源数据融合平台。

平台包含四大功能模块：数据上传、数据展示、数据比对与统计、系统管理；平台采用B/S结构，用户在前端通过浏览器进行访问和操作，管理员在后端提供数据处理与服务支持。根据项目需求与平台架构设计，城市更新多源数据融合平台分为用户层、业务层与数据层。

平台实现了对城市更新改造全流程的信息化管理、实时进度监控与高效辅助决策，助力滚动开发实施，大幅提高政府与建设单位的工作效率。同时，平台还具有高度可移植性，未来可应用于更广范围内的城市更新改造过程。
