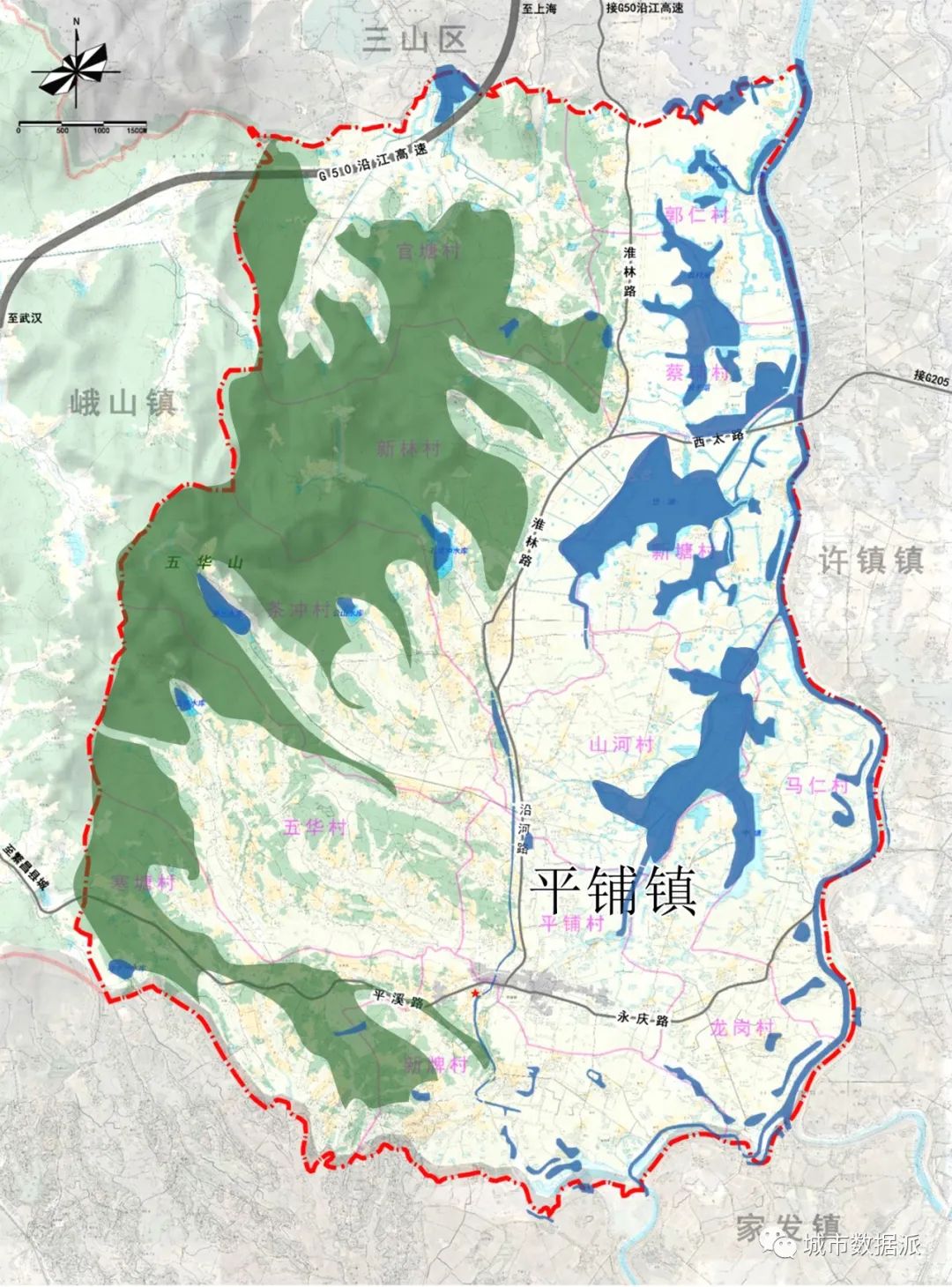

笔者对繁昌县平铺镇现状道路进行分析时，缺少道路的现状CAD资料。OSM上该镇矢量路网数据不全，相对而言百度地图路网齐全，由此考虑通过GIS的矢量化工具将道路栅格图（PNG格式）转为矢量格式（CAD）。
本文分两部分，第一部分为通过“百度个性地图”与“火狐浏览器”快速截取高清道路栅格图（PNG）；第二部分为GIS矢量化工具将道路栅格转为CAD格式的具体操作。

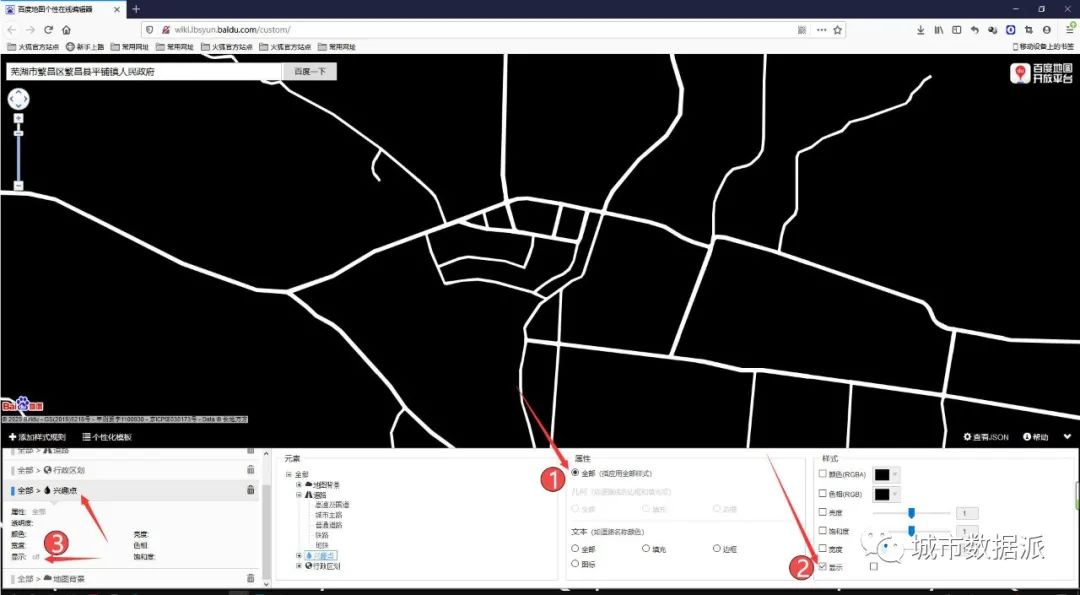

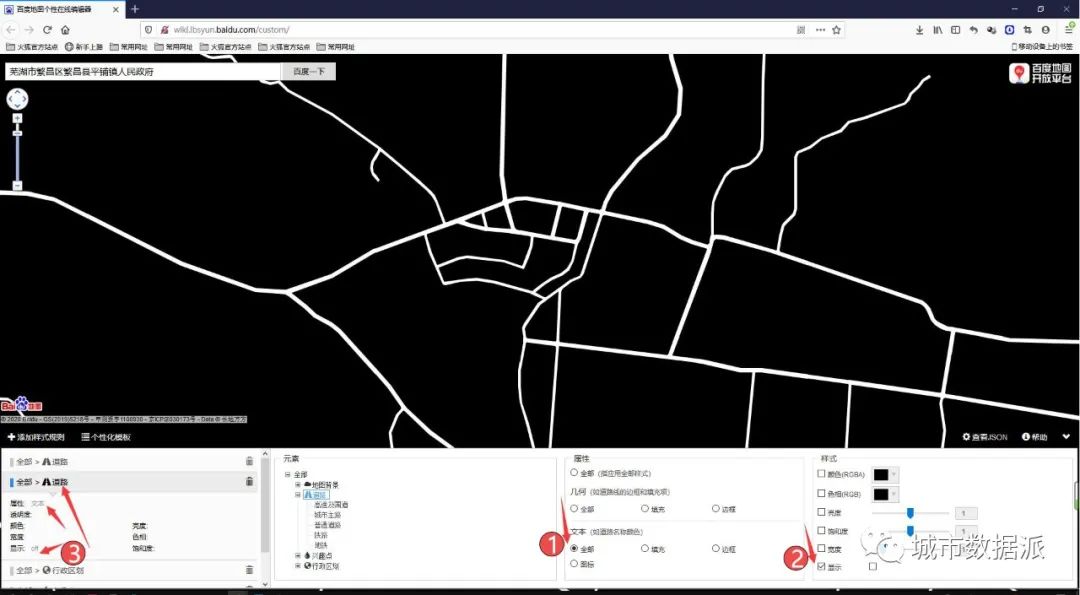

①处位置显示着地图界面中的各类元素及其预览图。元素有“地图背景、道路、兴趣点”等；②处可选择各类元素的属性，比如“道路”有线型——为几何属性，同时有名称（如XX县道）——为文字属性；③处可调整几何与文字的颜色、饱和度等。④处区域用于设置每个元素属性的样式，当设置地图中的一类元素时，点击该区域上的“添加样式规则”，然后选择元素，对元素几何属性与文字属性进行设置。

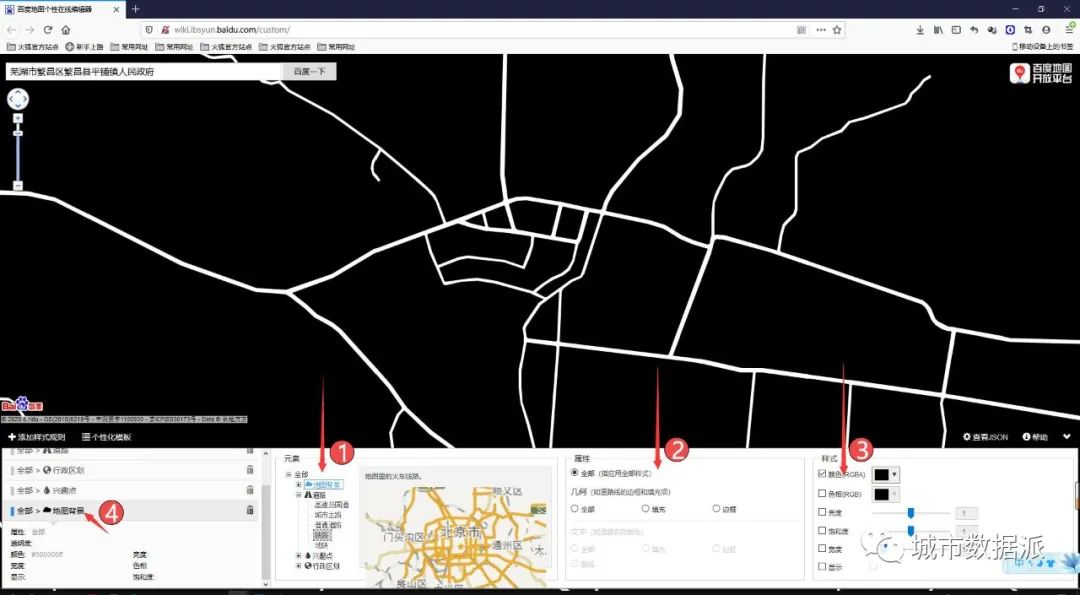

具体步骤为：元素＞“兴趣点”＞属性＞全部＞样式＞显示。设定结果如“③”处所示；对“行政区划”进行同样的设置；将“地图背景”设置为黑色。（需要注意的是每当新设置一个元素的样式时，都需要“添加样式规则”后再选择元素。）
3 按照箭头标号顺序设置“道路”元素的属性（图3）
文本＞全部＞样式＞显示。设置后③处显示状态如图所示。

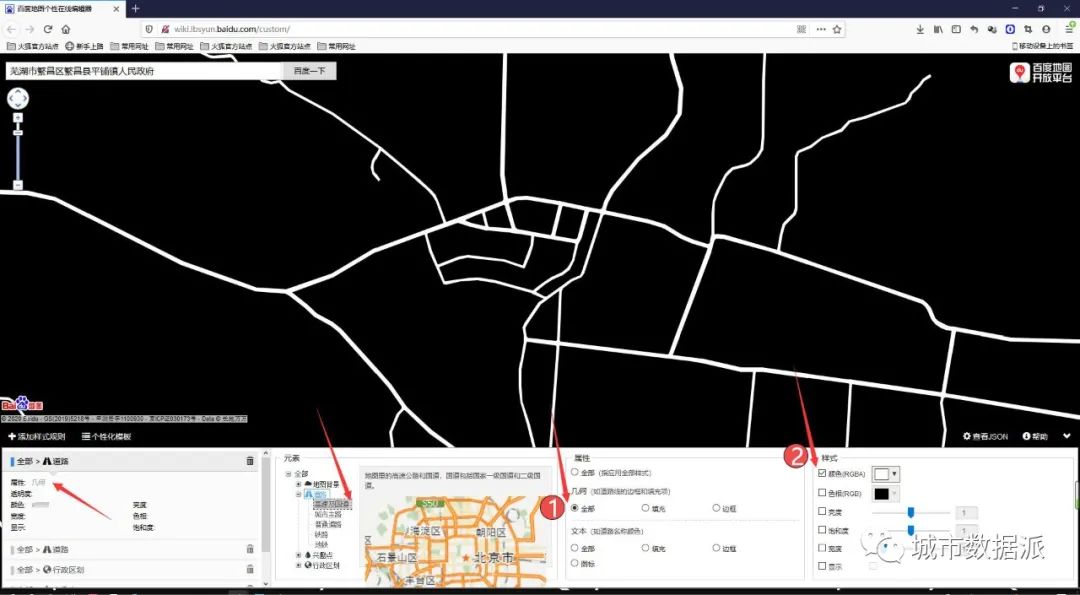

添加新的样式规则＞选择道路＞属性＞几何＞全部＞样式＞颜色设置为白色（图4）。

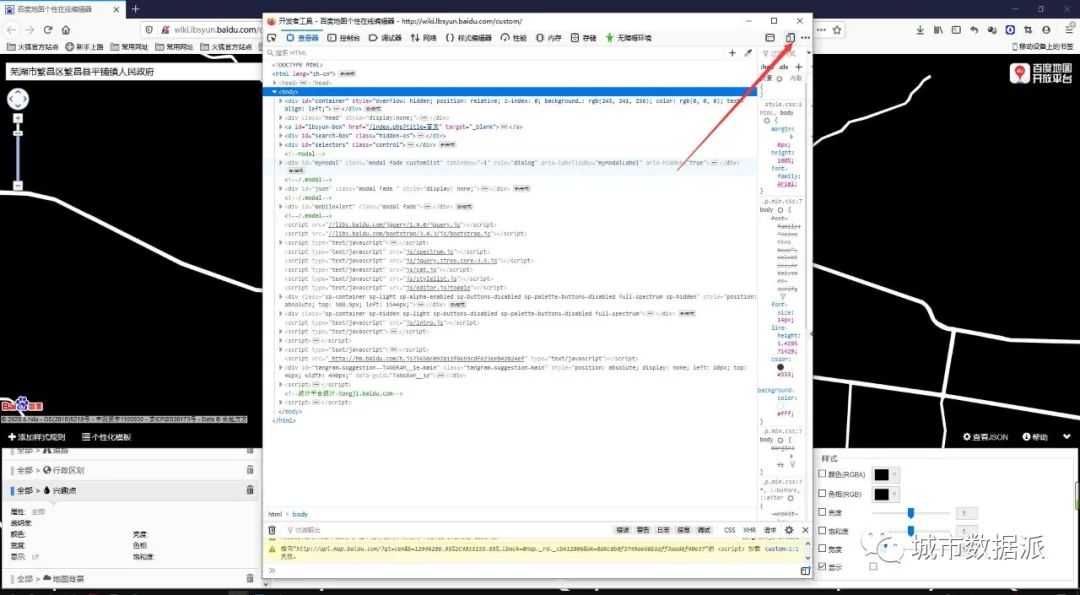

5 设定好后之后按F12（需要安装火狐浏览器），点击图5箭头位置，进入“响应者模式”。

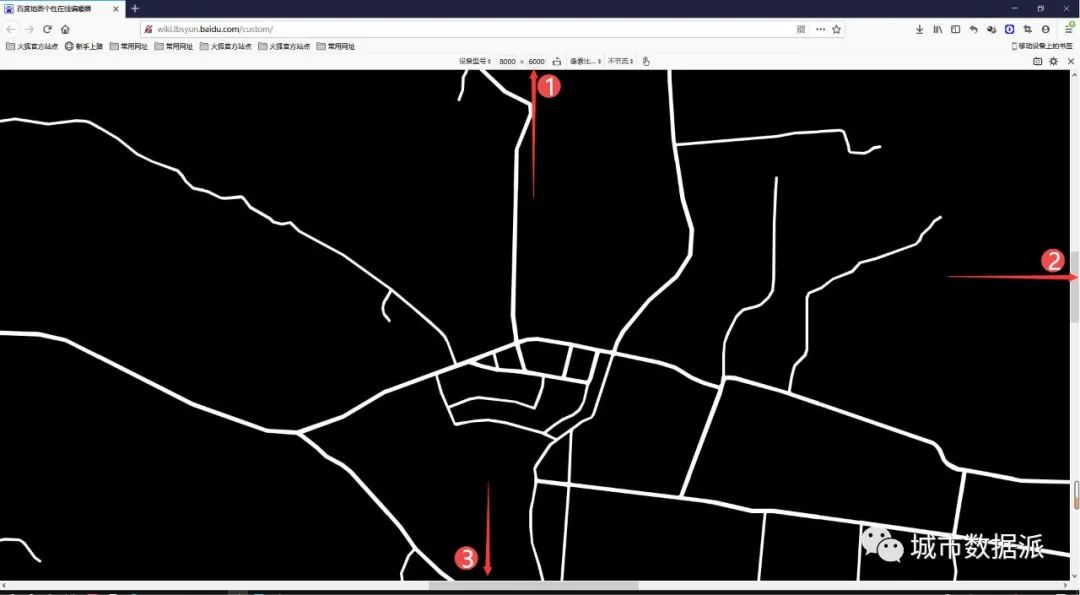

①处显示的是加载的地图大小，地图大小可能大于浏览器窗口；通过移动②、③处，可看到加载的地图内的所有道路，将在截图时被保存；通常将②、③处移动至横栏中间，并通过鼠标拖动使需要截图的道路基本处于浏览器窗口的中心，加载的地图需完全包含所需道路。
7 设定好后，依次按照标号顺序点击（图7）标号位置的工具：

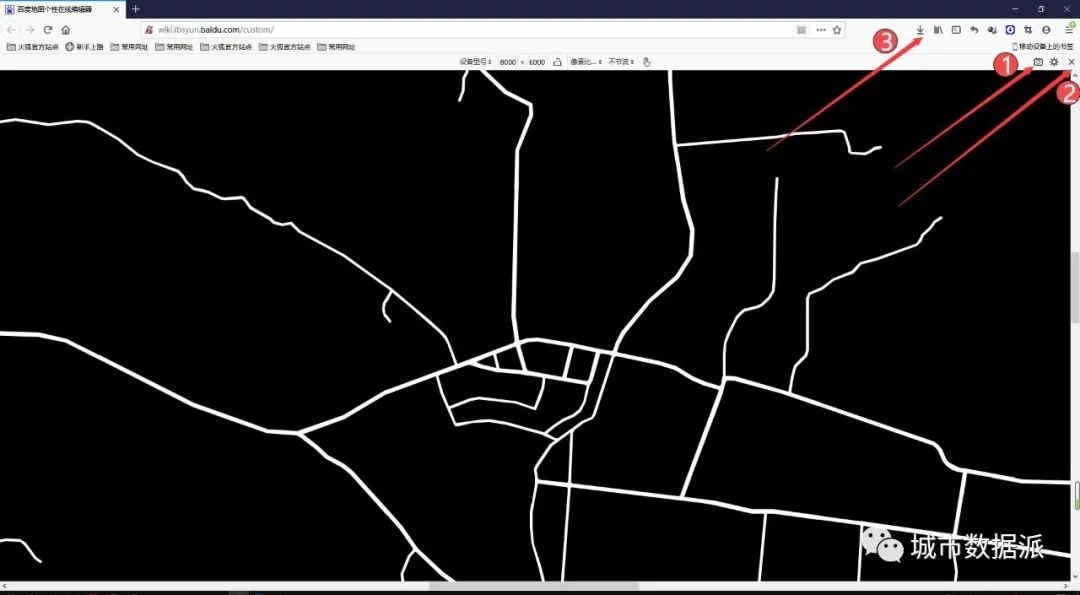

分别为截图、关闭响应者模式、打开截图位置。可获取高清道路截图PNG，并通过PS去掉项目范围外的部分。
将处理后的PNG栅格图纸添加至GIS的内容列表（图8），通过矢量化工具将栅格数据矢量化。具体操作如下：

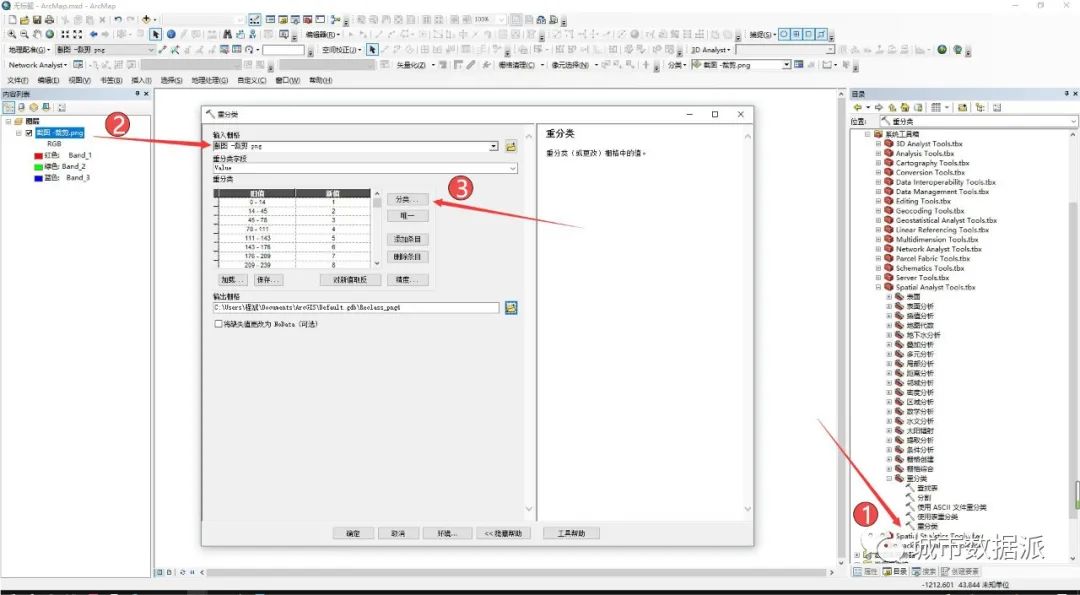

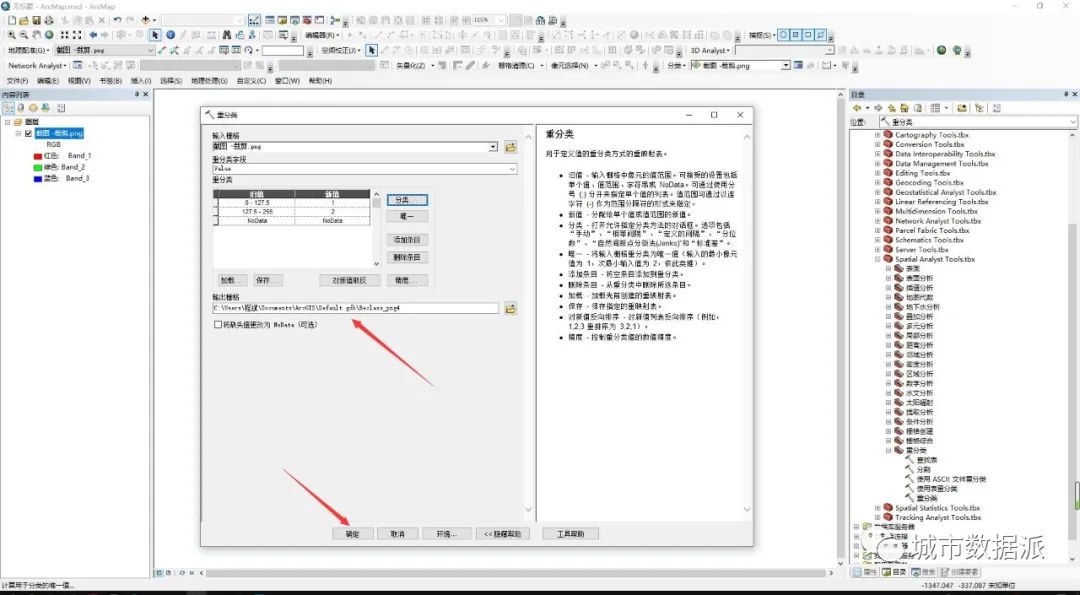

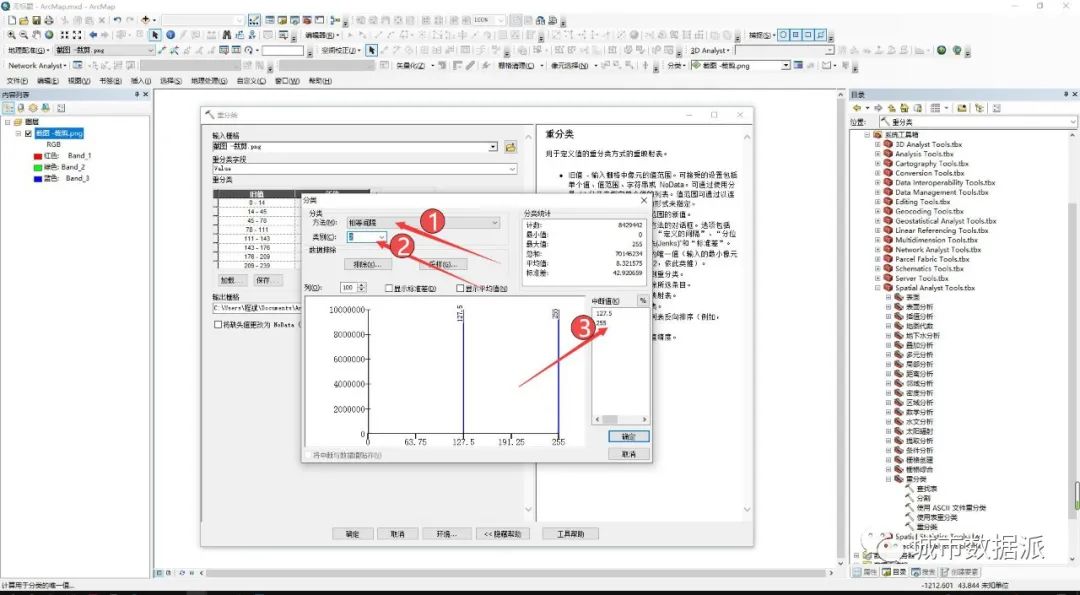

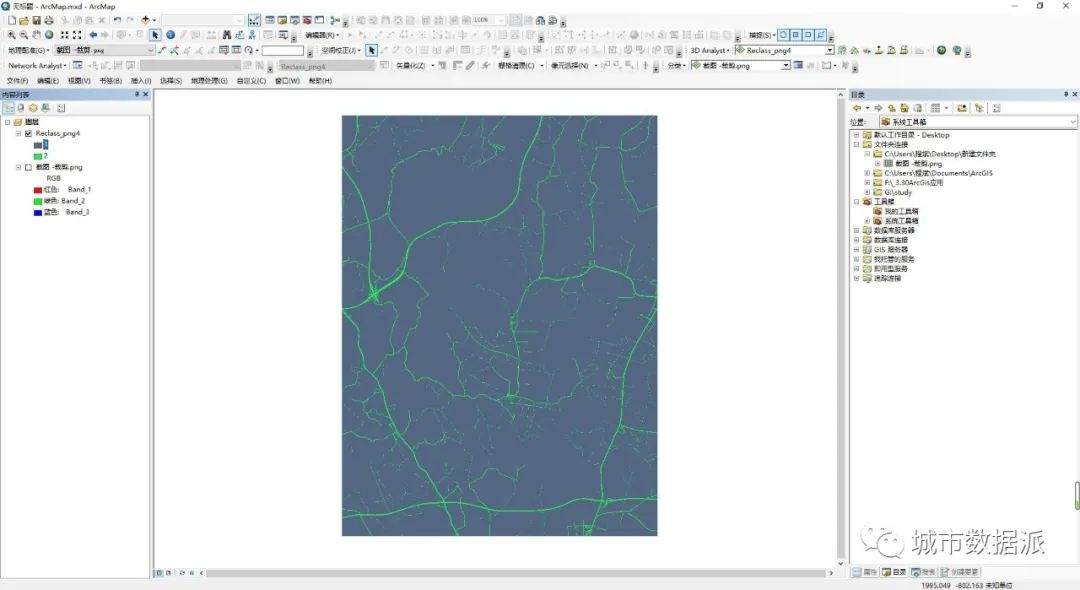

双击打开重分类工具，将PNG添加至“输入栅格”，点击“分类”（图9）＞设置为“相等间隔”＞类别＞2（图10），可看到系统自动计算了中断值，其后点击“确定”、点击“输出结果”（图11），得到图12。
如果gis工具栏无矢量工具，需要右键添加该工具，其后确保“自定义”中的扩展模块中的“arcscan”是勾选的。

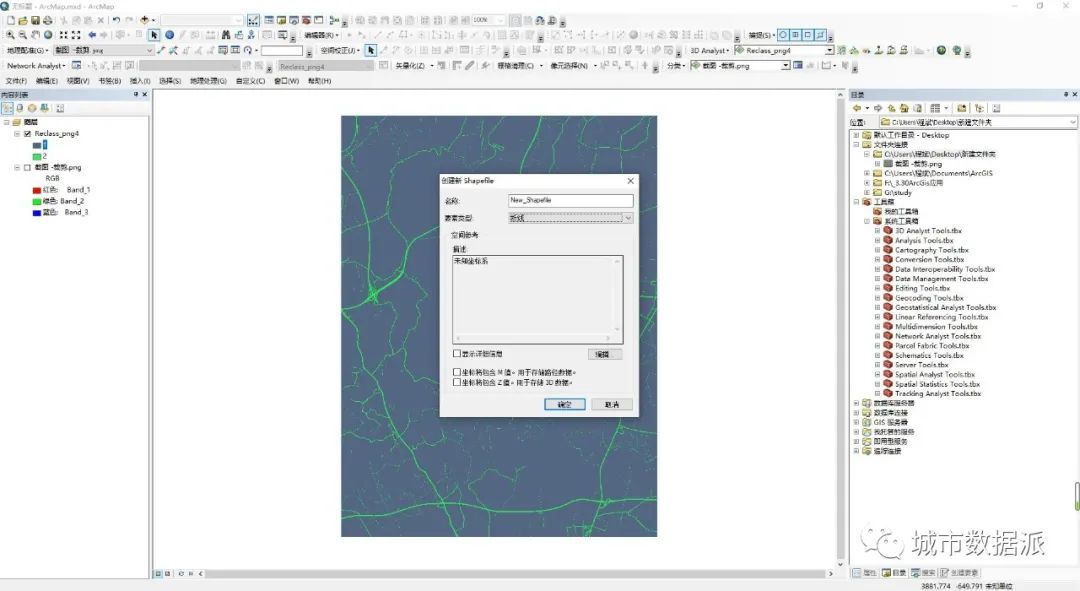

shp文件或地理数据库文件均可，栅格矢量化后需要要素图层来存储矢量化的道路折线。（图13）
4 内容列表中右键重分类的栅格数据（图14中“Reclass png4”），点击开始编辑。
5 操作正确的话，可看到箭头所指位置（图14），方框内为“Reclass png4”（代表矢量化对象正确），且其后文字为黑色（代表可使用该工具）。

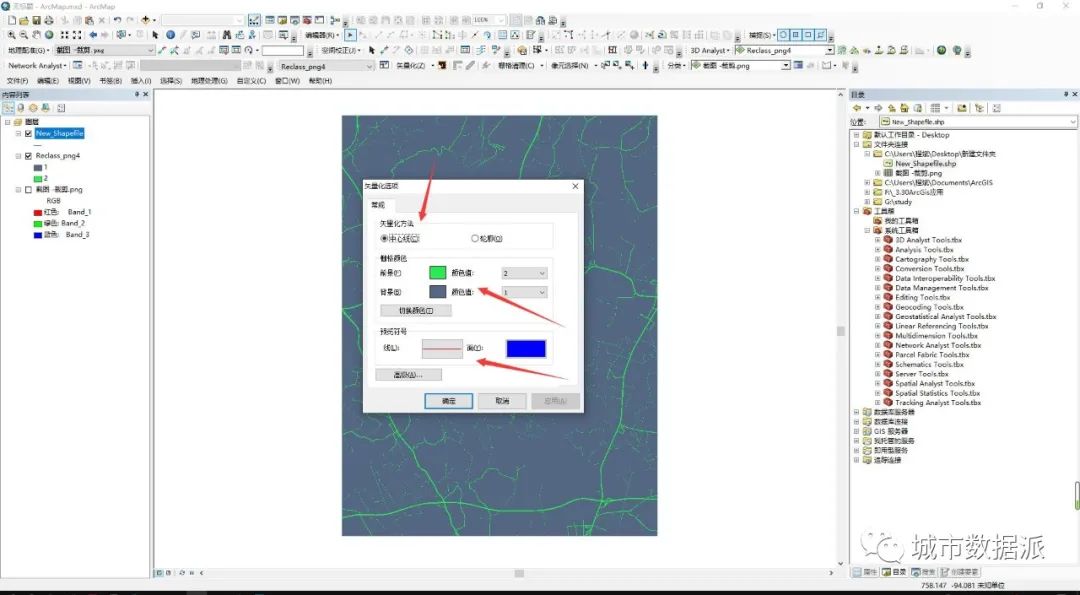

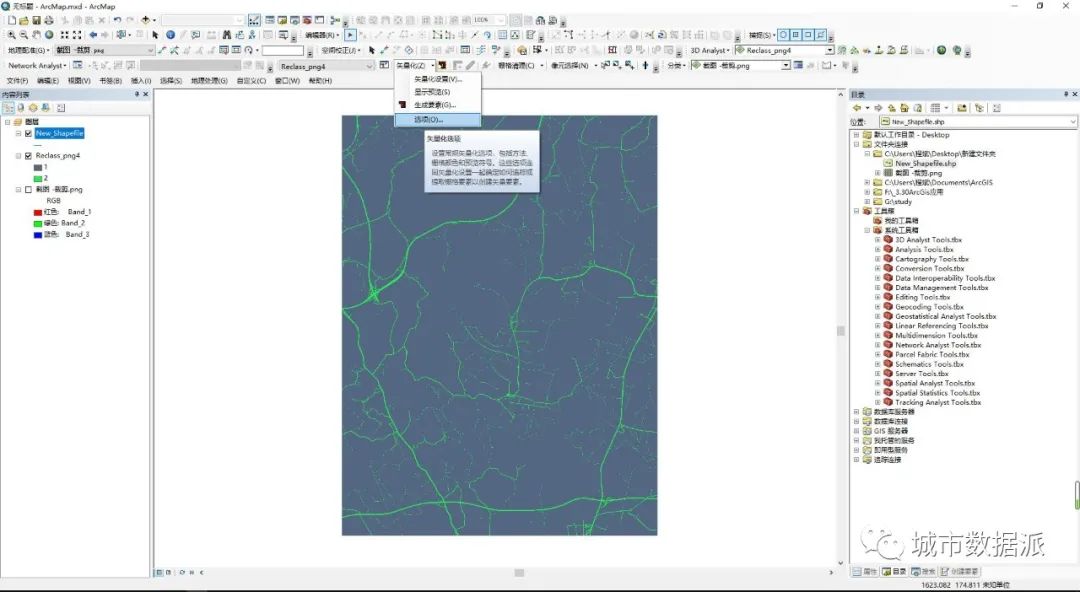

点击矢量化＞选项（图15），进入“选项”命令，可看到箭头所指“矢量化方法”、前景背景颜色等。代表将前景颜色（绿色）矢量化为线。点击确定退出“选项”命令（图16）。

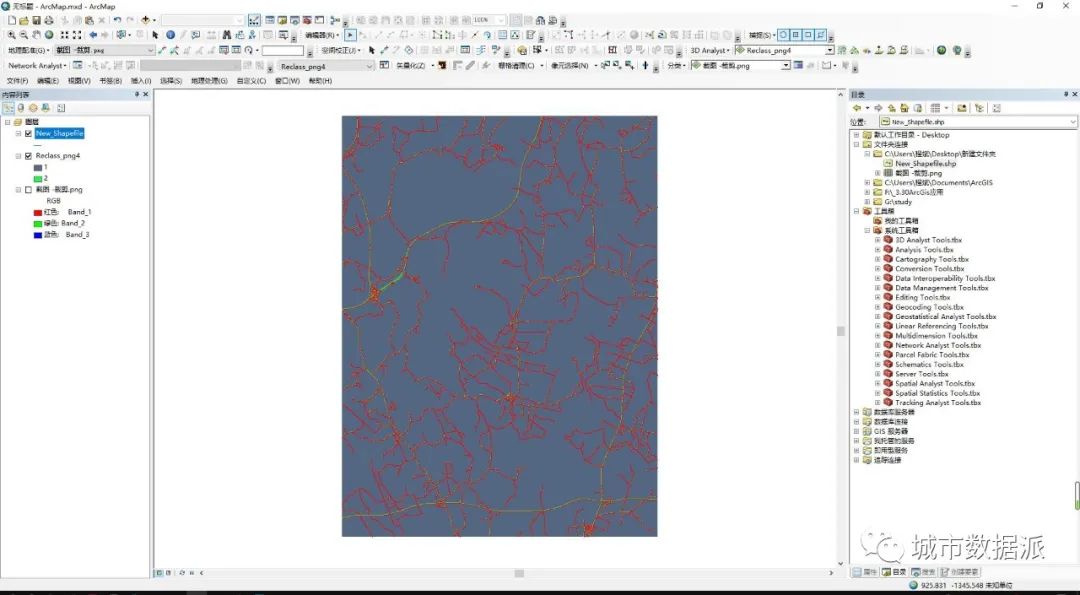

7 其后：矢量化＞“显示预览”，结果如下图所示，可预览结果。

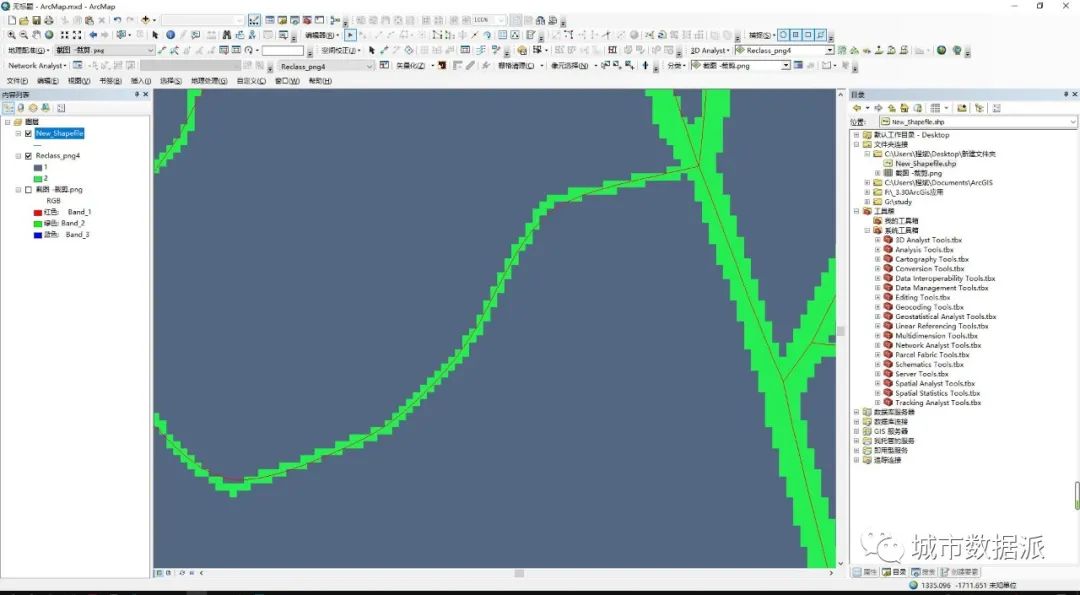

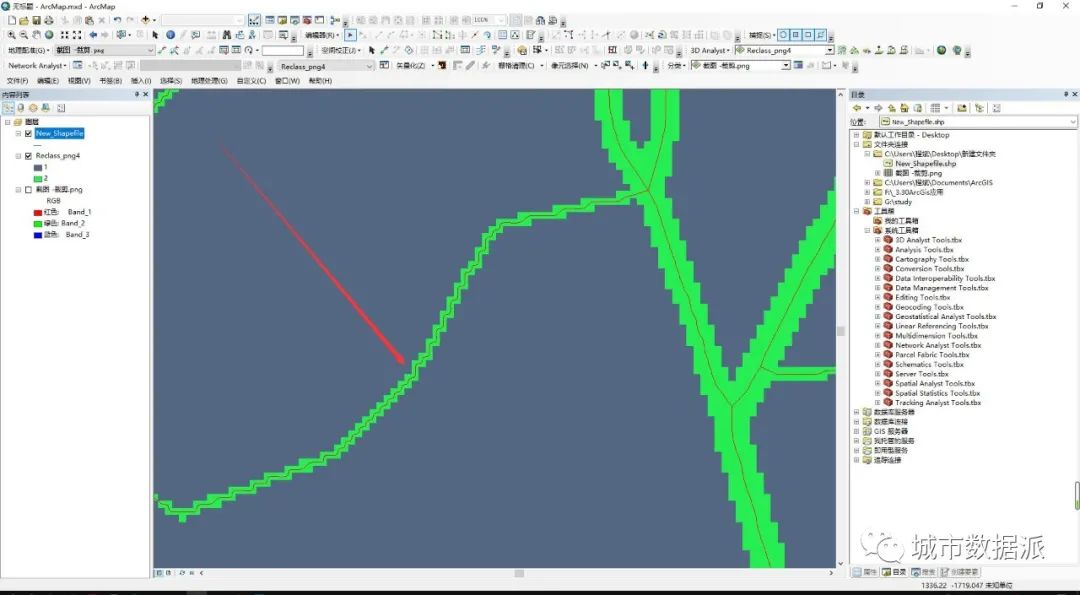

8 放大后如下图所示，发现折点过多（图18），操作如下：

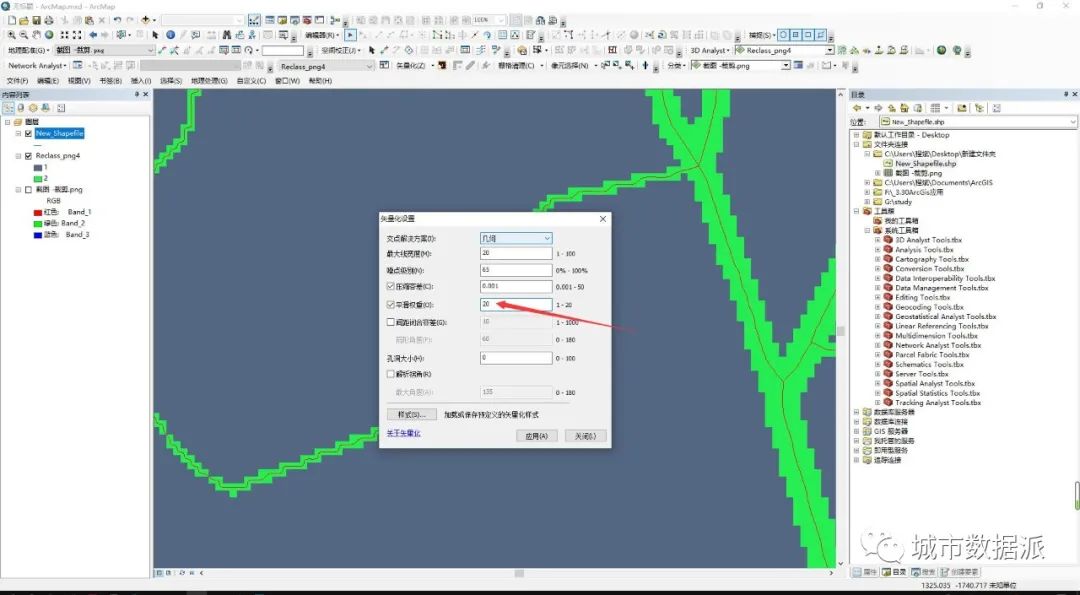

矢量化＞矢量化设置＞平滑权重＞20（图19，其中压缩容差和平滑权重的设置数值可按照预览效果来设置。其含义可通过设置后的效果可直观理解。）

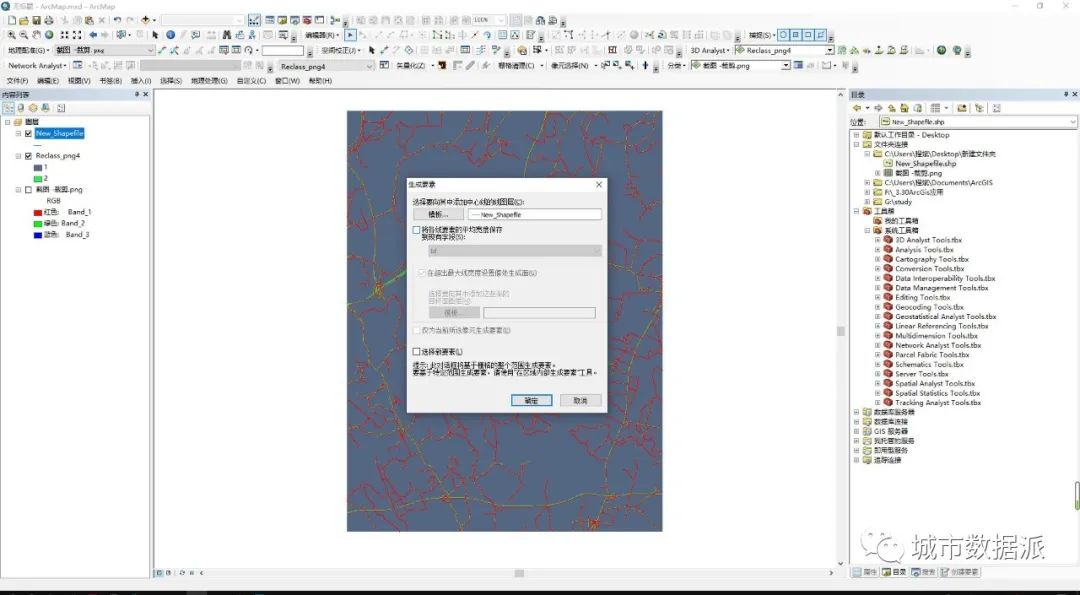

矢量化＞生成要素＞选择模板（图21所示，选择道路矢量后数据存储的要素图层）＞确定，得到shp文件（图22）。

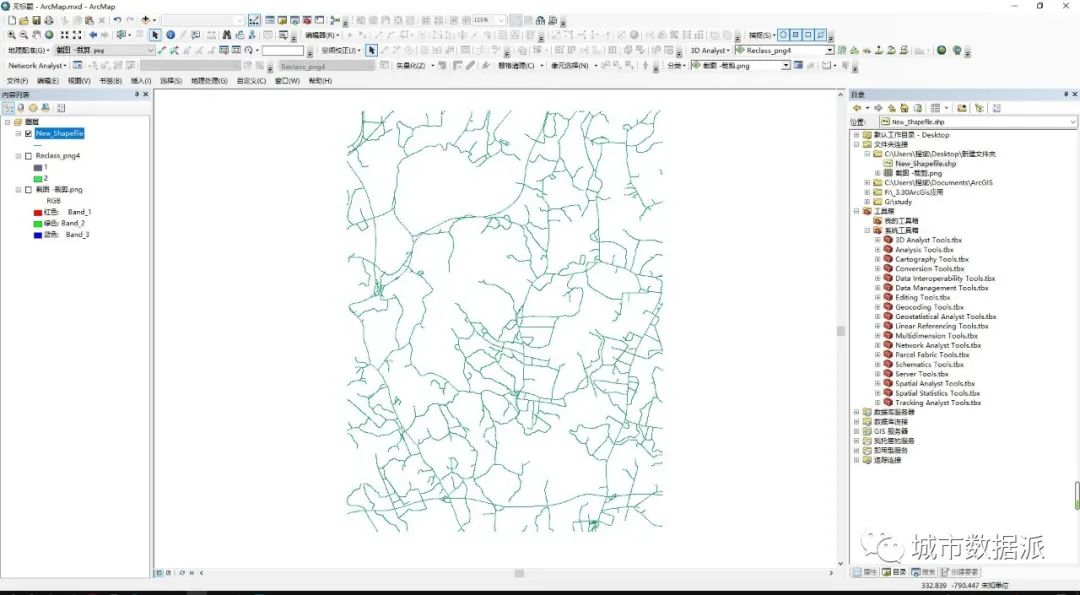

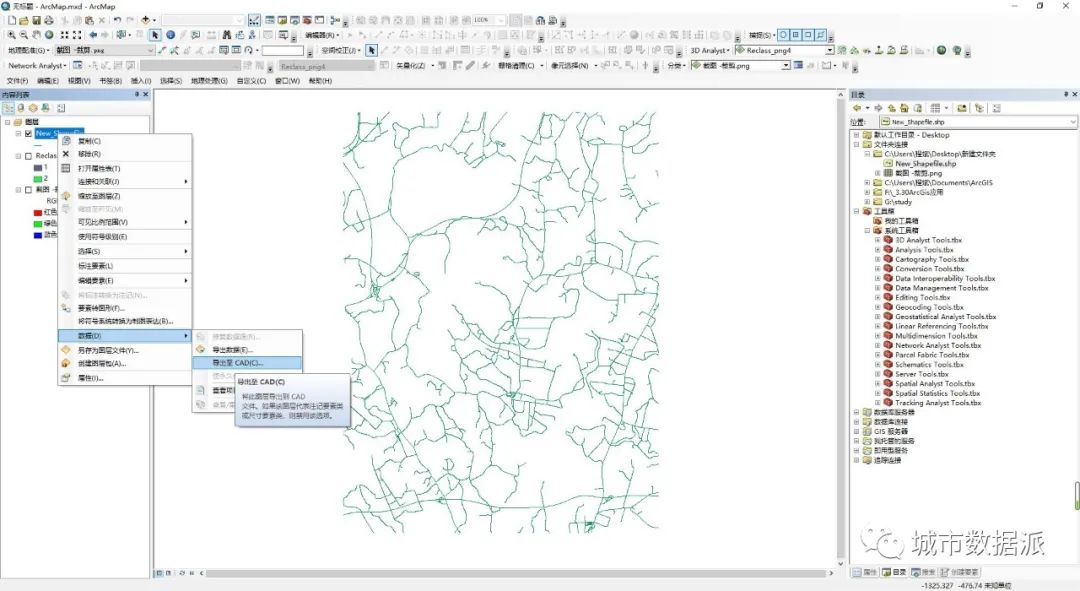

10 右键道路shp文件按下图操作将其导出至CAD，最终得到可用于项目分析或规划的道路CAD文件（图23）。
