国土空间规划图纸制作过程中，常出现GIS符号库内没有的标注符号或线型。本文以村庄规划图纸为例，说明了规划图纸符号及线型样式与GIS符号类型的对应关系。
同时详细说明GIS中“标记符号”、“线符号”与“文本符号”的制作逻辑与方法，可满足规划图纸绘制中所需要的各种符号或线型样式，确保高效出图。
制作空间规划图纸需要的符号

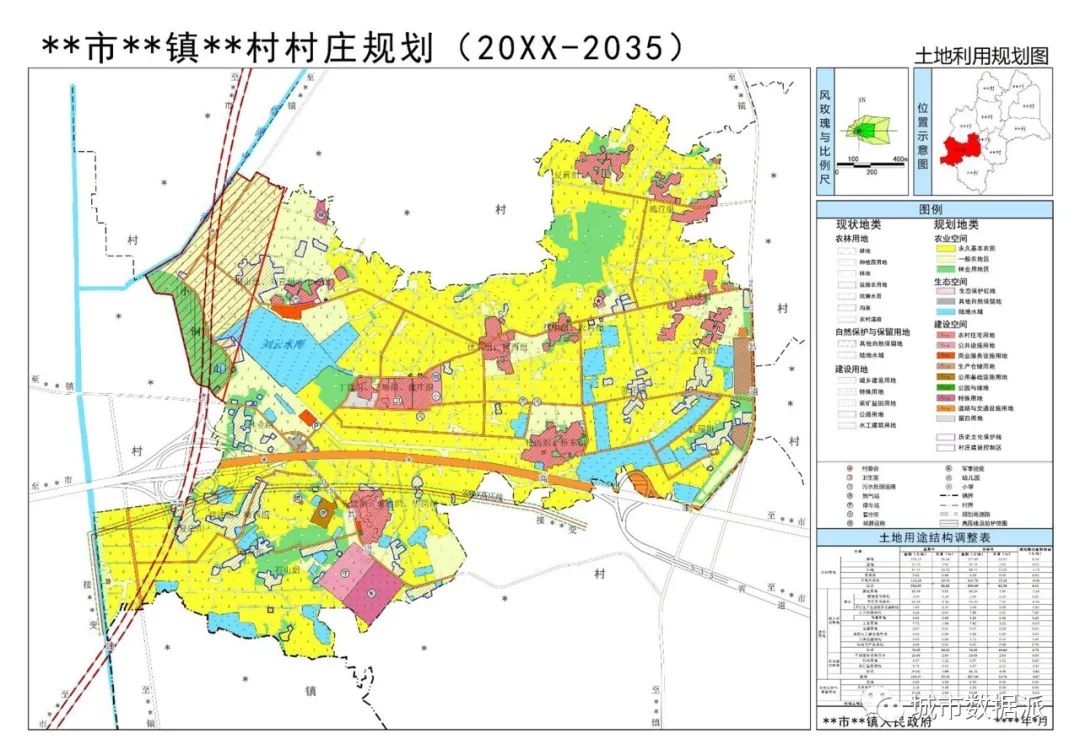

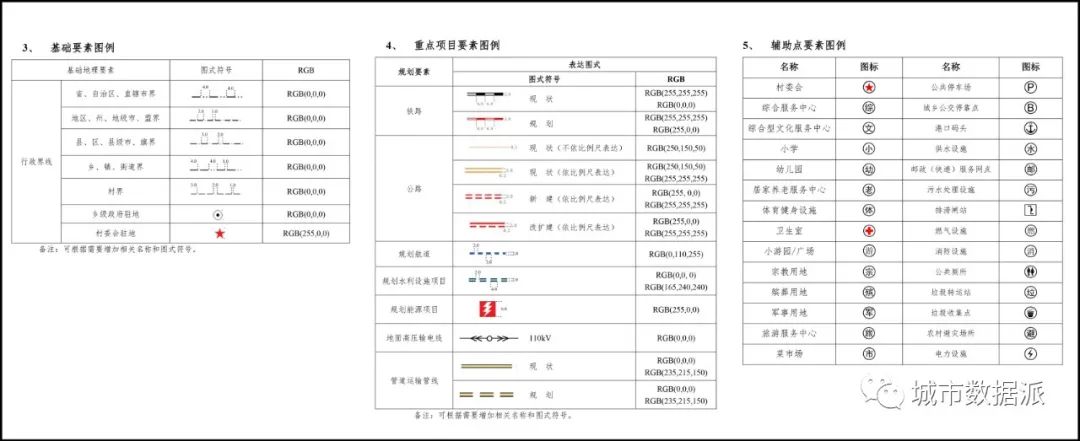

本文以村庄规划图纸为例（图 0-1），可看出图中符号有三种：面（农林用地、建设用地）、线（高压线、高速路）、点（村委会、卫生室）。
GIS符号库的结构

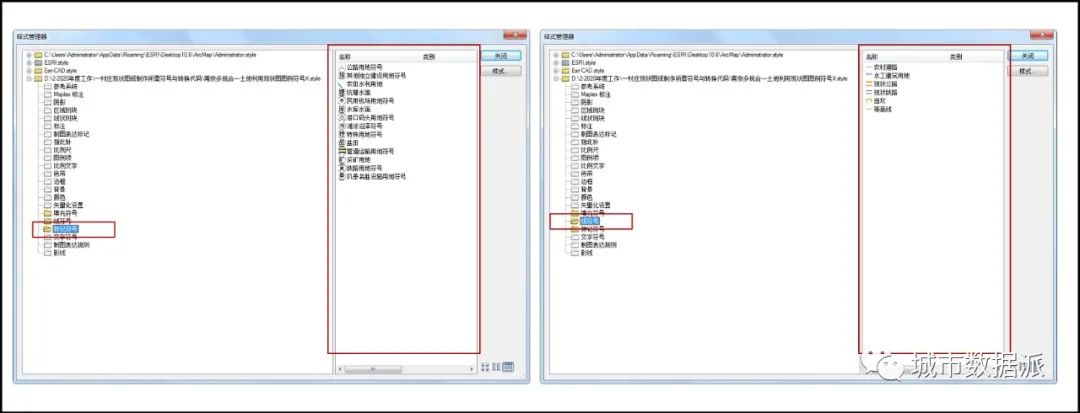

于GIS中打开样式管理器，添加所下载的符号样式。可看到其中具有“标记符号”、“线符号”、“文本符号”，点选各类型符号，出现多种具体样式（图 0-2）。
标记符号中的样式可用于规划图纸中的“点”，线符号中的样式可用于规划图纸中的“线”（图 0-3）。
通常我们使用GIS中或网上下载的第三方样式库，但它们并不能完全满足需求，针对此情况，本文讲述如何制作“标记符号”、“线符号”、“文本符号”。
GIS标记符号构成及修改

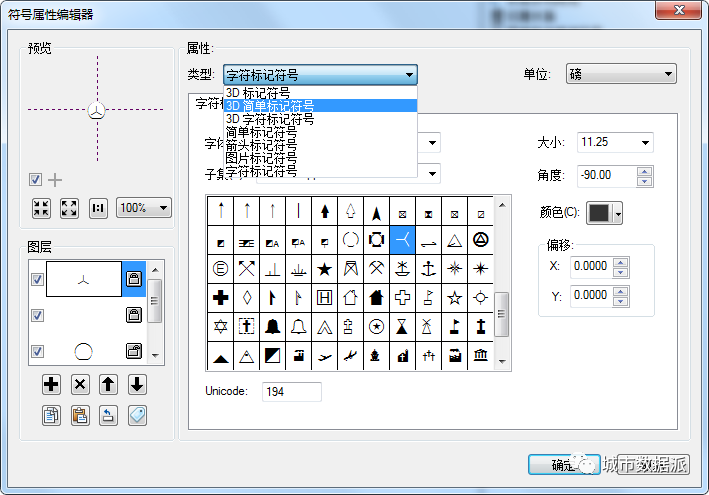

ArcGIS各种符号制作时遵循图层的概念，上层覆盖下层。双击标记符号中的“公路用地符号”（前文图 0-2标记符号中的公路用地符号），打开符号的编辑页面，可看到标记符号包括七种类型（下图 0-1），“公路用地符号”使用的为“字符标记符号”，其它类型如3D标记符号使用较少，本文只介绍重点——“字符标记符号”的制作。

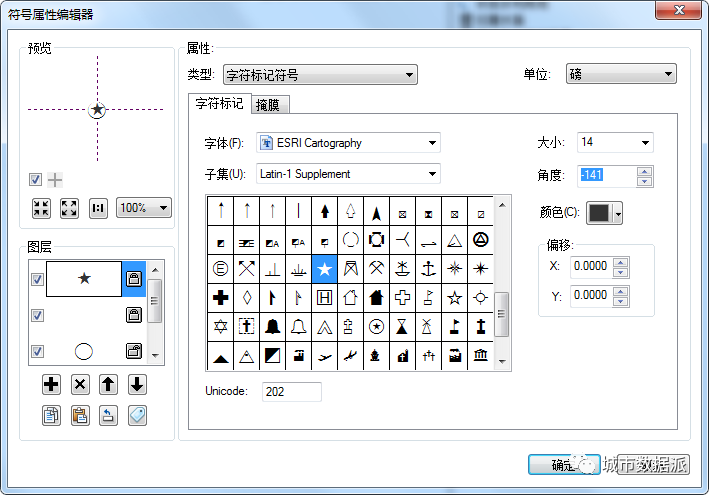

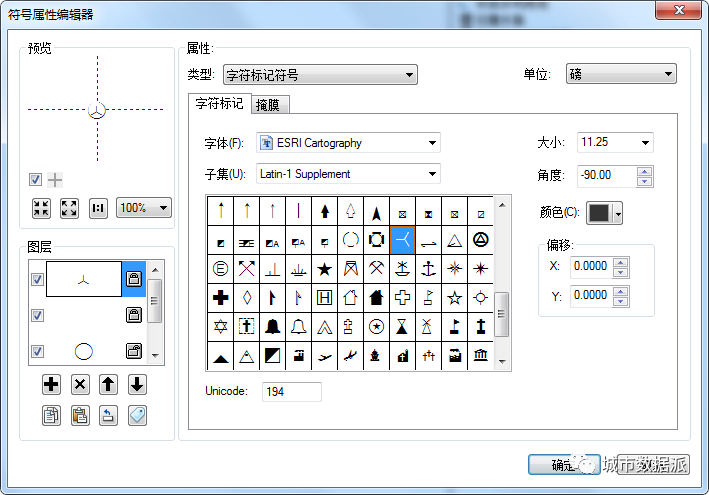

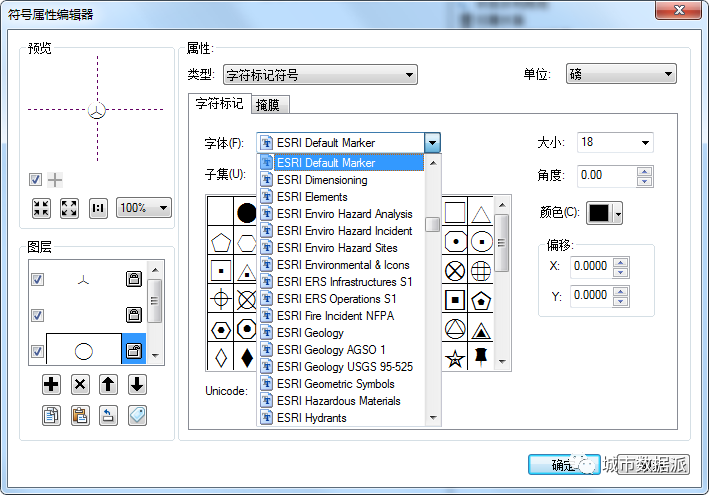

该“公路用地符号”由三个图层所构成。选定最下边的图层，可看到它使用的字体符号来源于字体—“ESRI Default Marker”（图 0-2）。第二个图层如图 0-3。最上边图层使用字体如图 0-4。

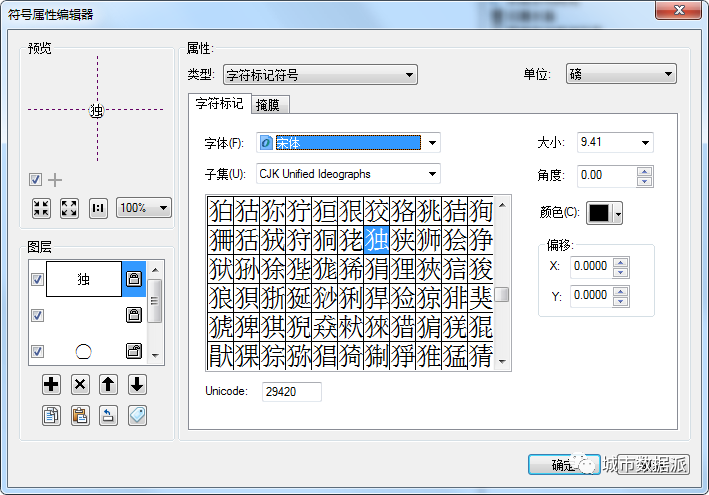

点选为五角星，则字体符号更改（图 0-5）。将字体选为“宋体”，点选“独”，更改字体符号（图 0-6）。
当几个字体库“ESRI Default Marker”、“ESRI Cartography”中没有需要用的符号，或者“宋体”中较难找到自己所需的文字时，便需自行制作。自行制作需使用fontcreator软件（下载链接见文末）。该软件简单易操作，仅几步便可制作自己需要的字体。
利用fontcreator制作字体

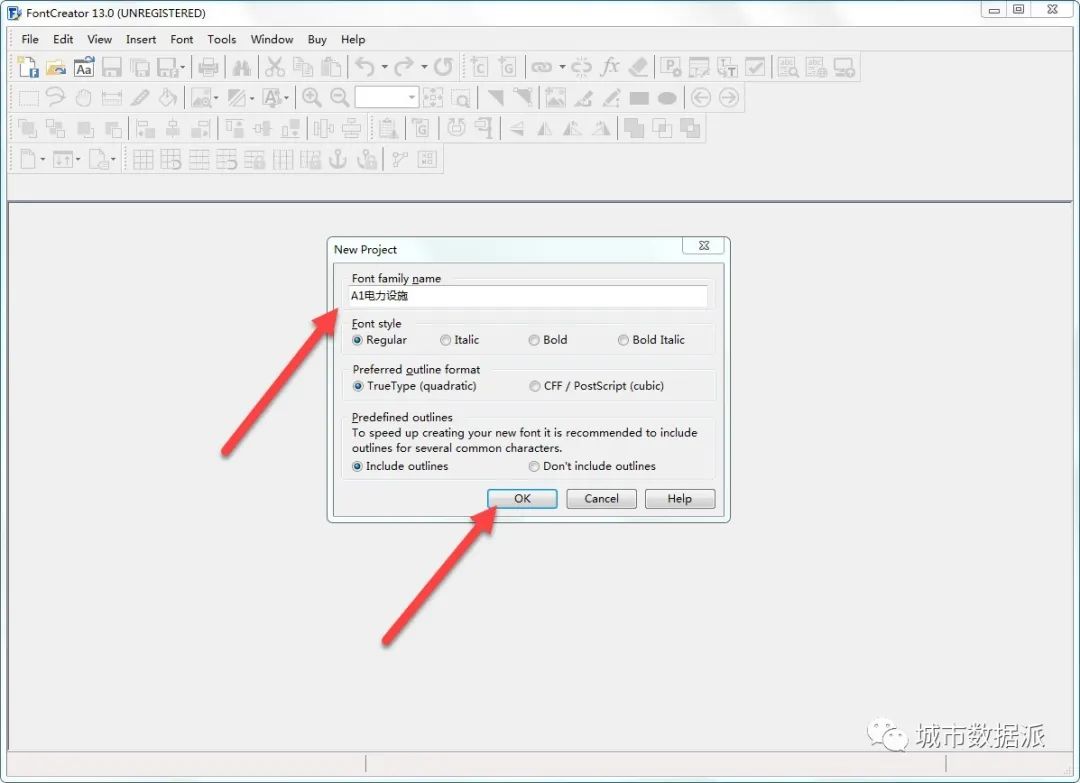

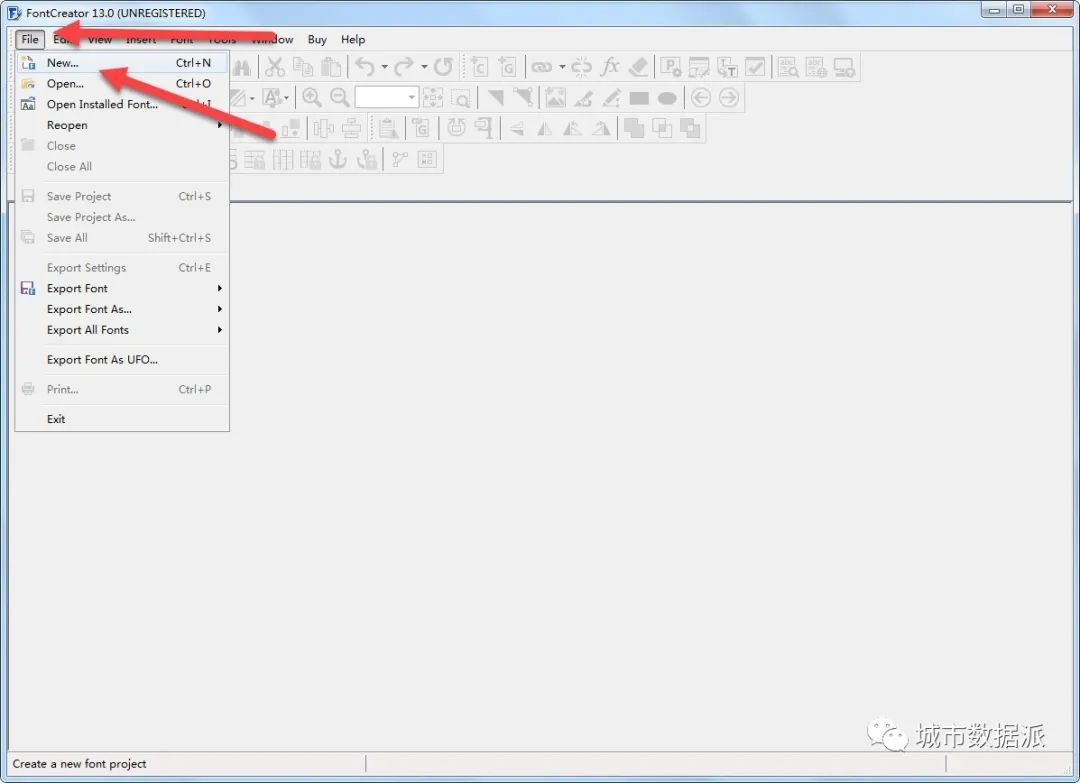

1. 建立新字体文件，命名“A1电力设施”并点选ok（A开头便于字体安装后方便找到该字体）。（图 0-7图 0-8）

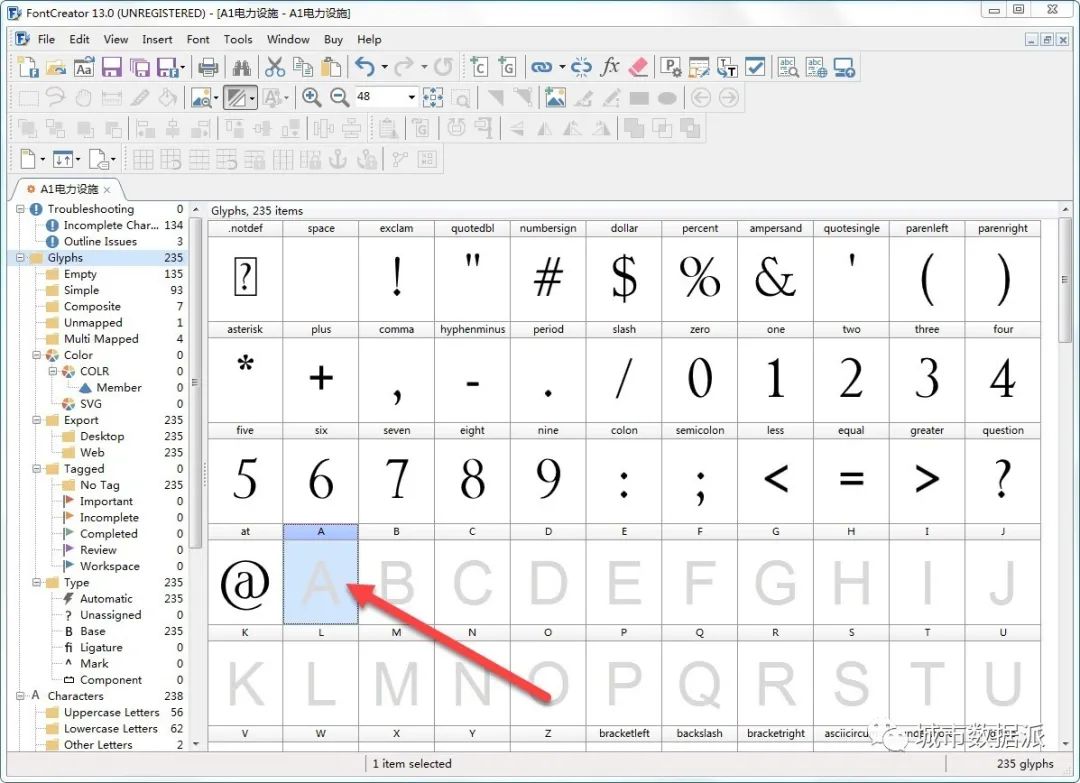

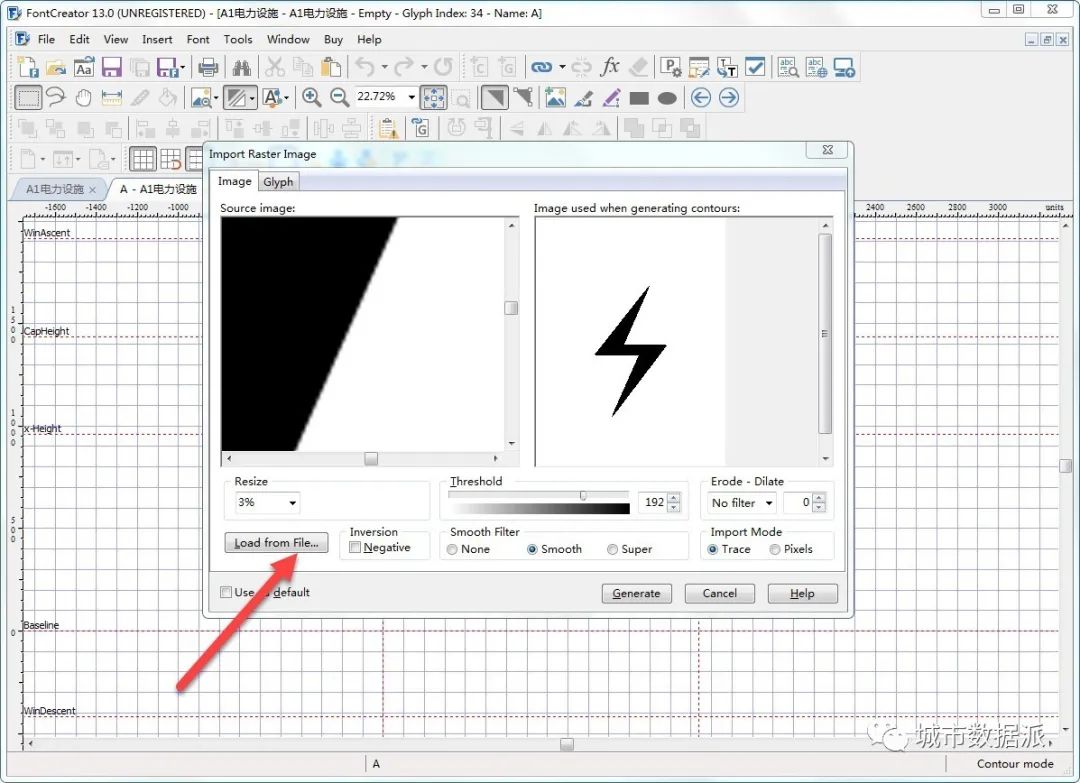

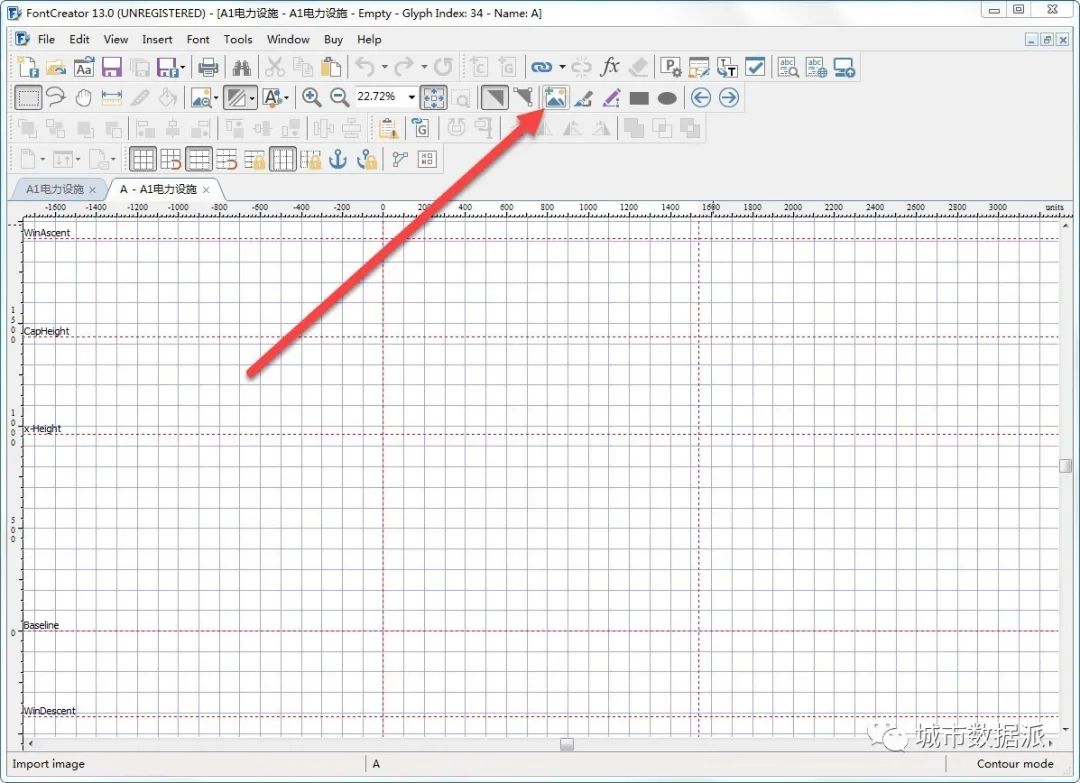

2. 灰色即显示该处字体尚待填补，双击打开新标签制作字体（图 0-9）。如图 0-10添加图像（需事先用PS制作—如图 0-11，其它软件也可），之后点击“生成” （图 0-12）；

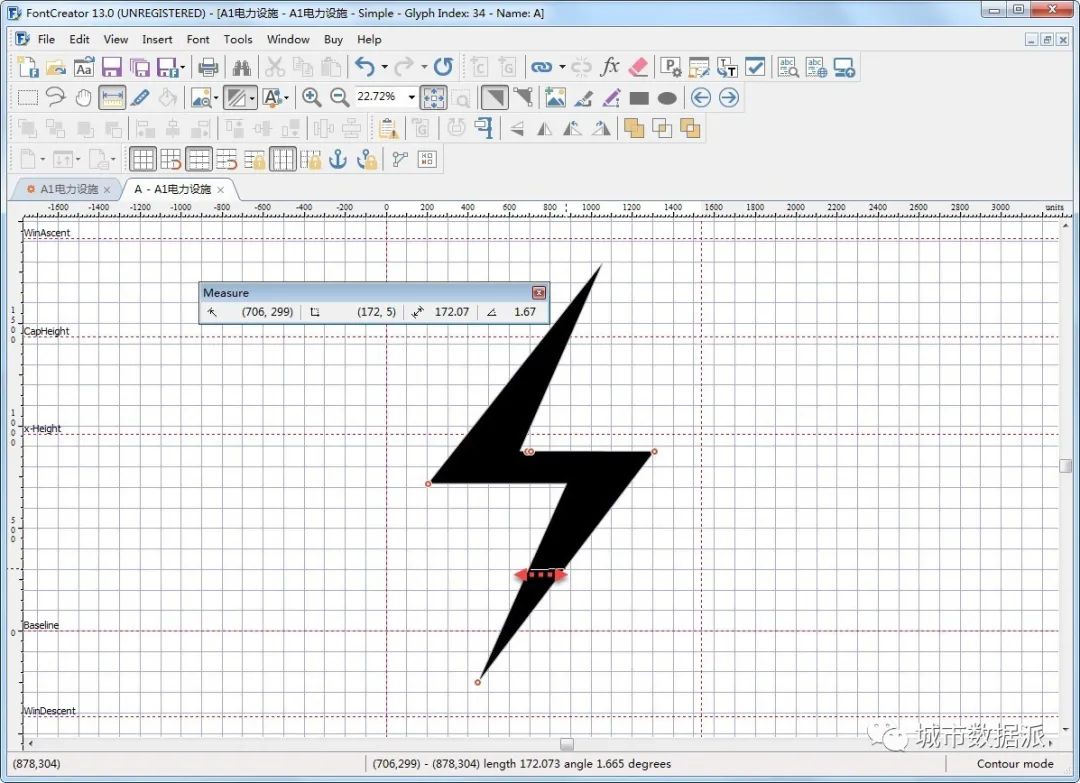

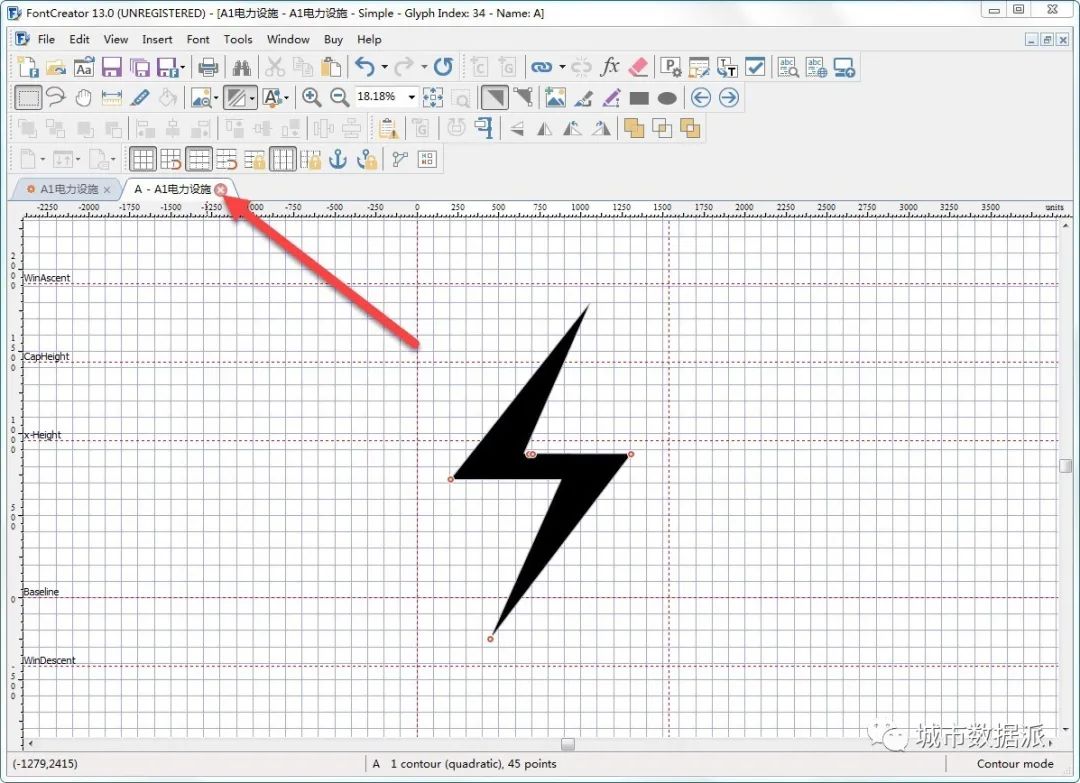

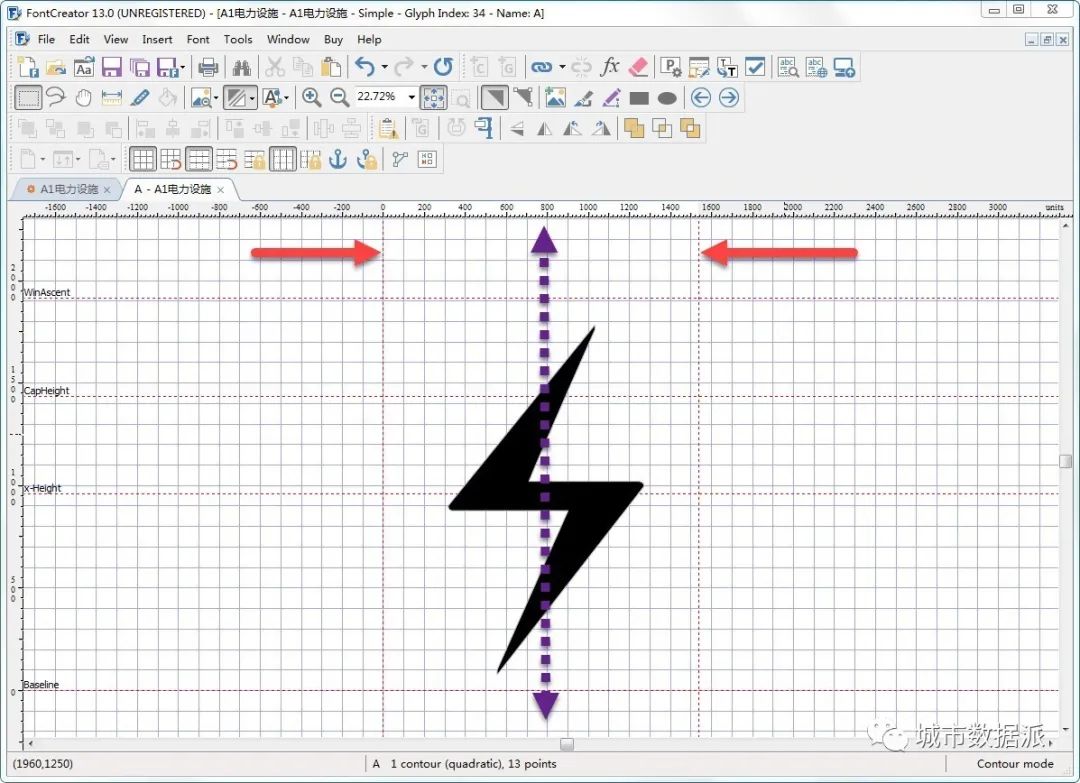

3. 缩放、调整生成的图像。测量工具测量图像的平均宽度大于40（便于在gis中显示）图 0-13；拖动图像放置于winAscent与windescent之间，竖立的两根控制线的中央。竖立的线可调整位置，且图像必须位于两根线正中央，导入GIS才可居中。对于winAscent与windescent，图像无位于其正中间，保证图像的上端与下端不超过这两个限制线即可。（图 0-14）
4. 调整位置可使用转换命令（或快捷键F6 ）（图 0-15），调整合适后，点击关闭按钮。（图 0-16）

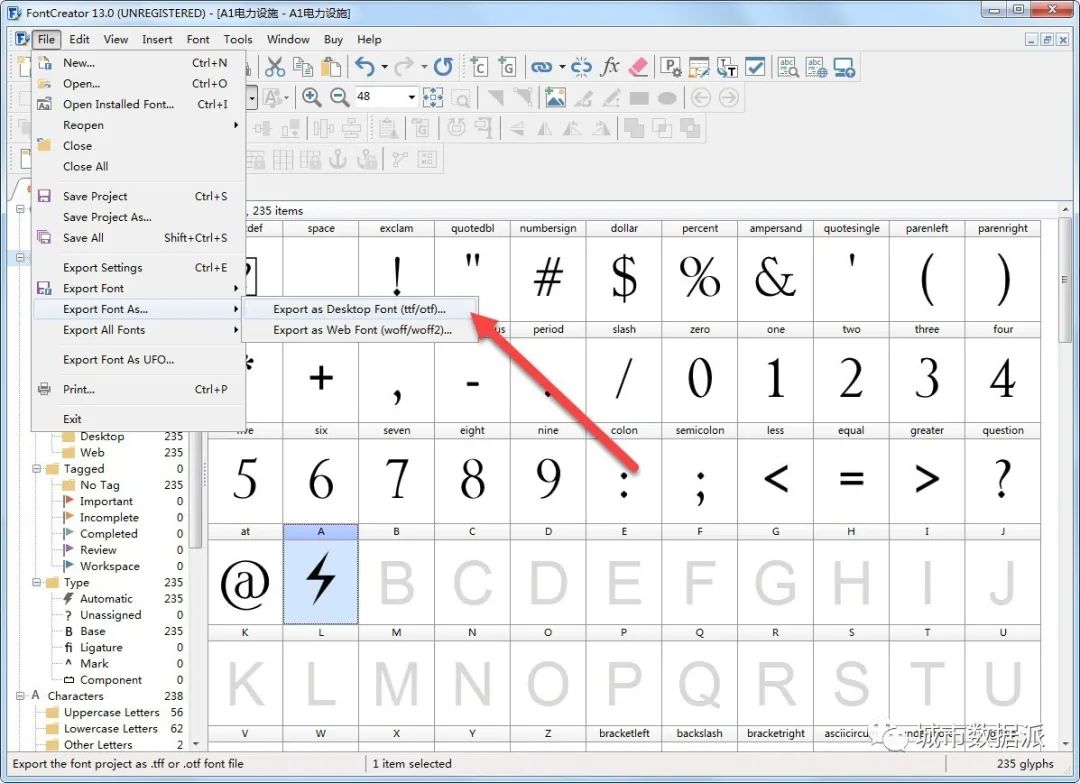

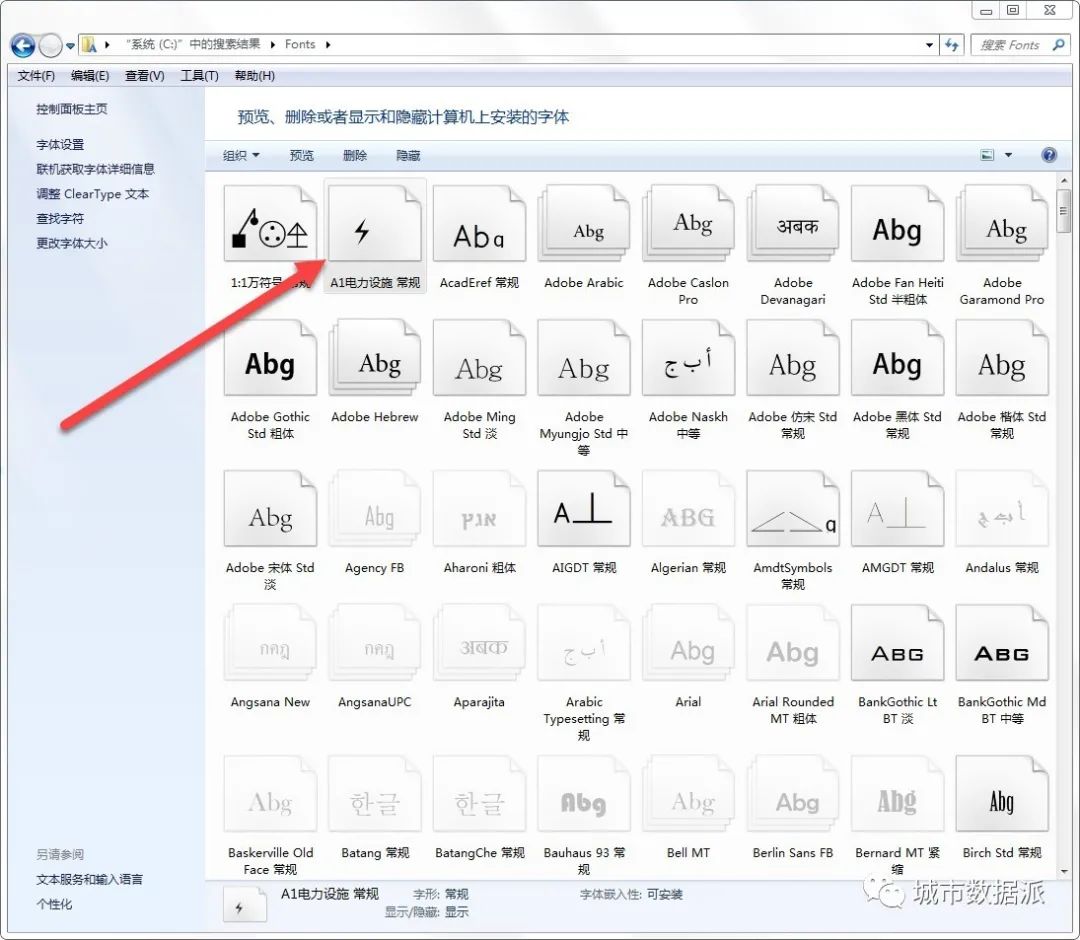

5. 导出字体（图 0-17），复制至C:WINDOWSFonts文件夹，安装字体（图 0-18）。
标记符号制作

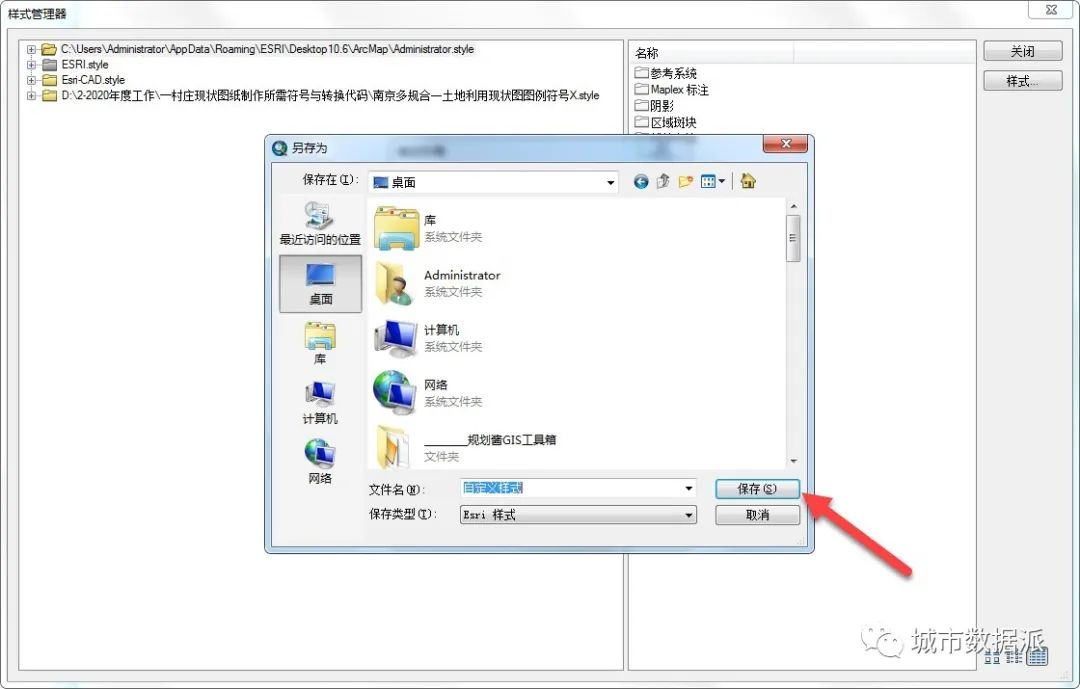

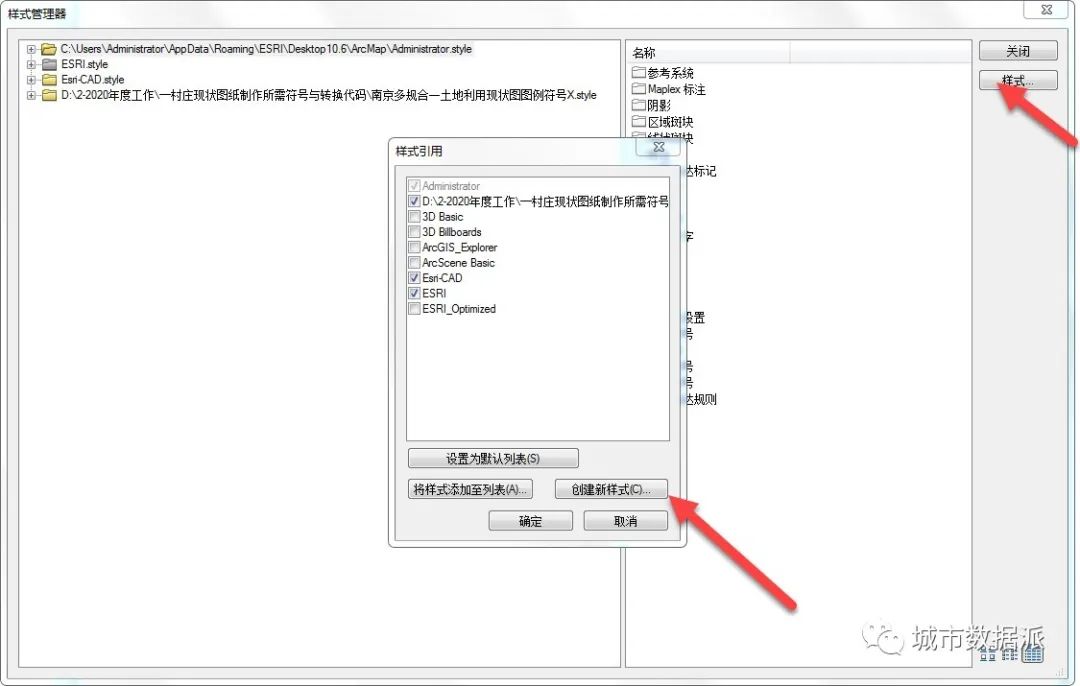

1. 点击样式，创建新样式；输入名称与位置；保存；确定；

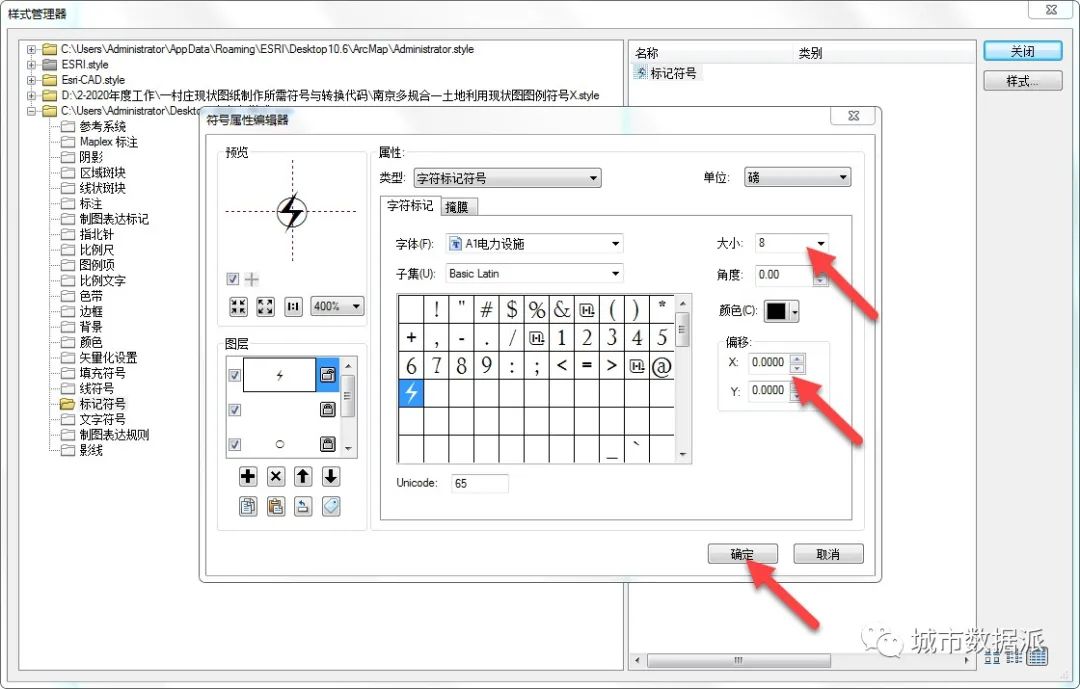

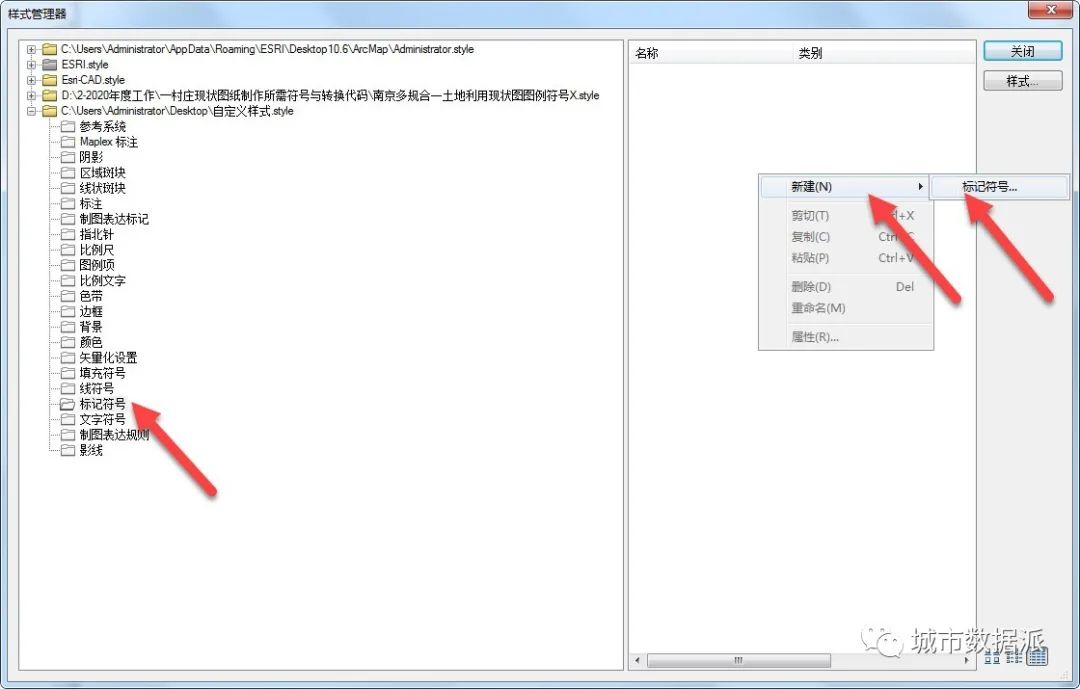

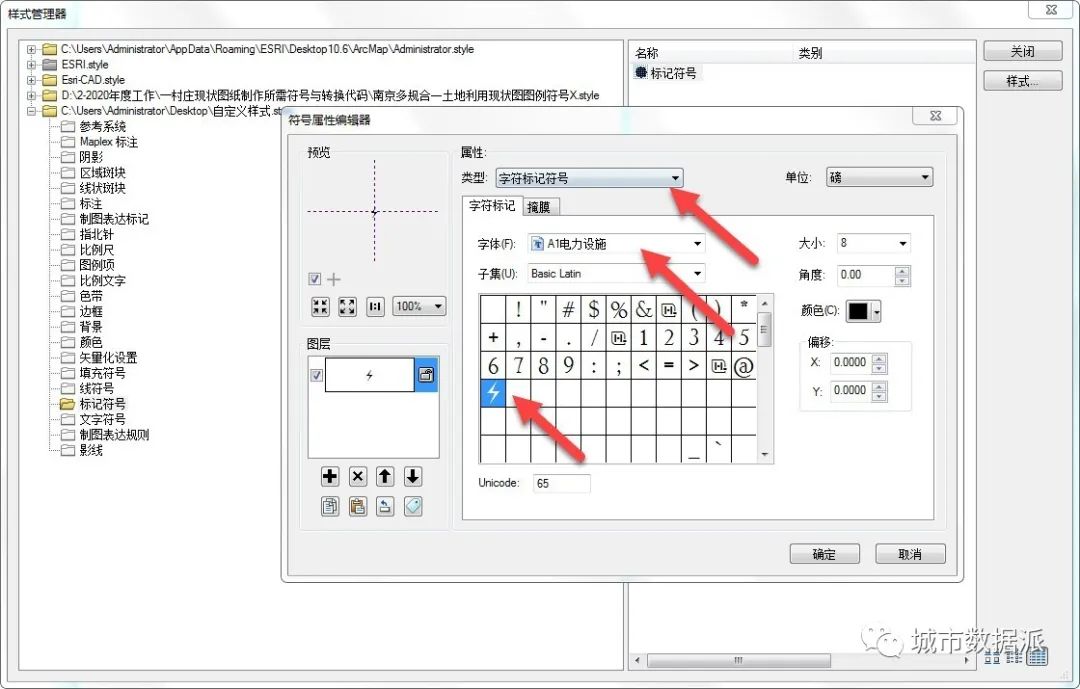

2. 选择样式中的标记符号，在中间的样式框右键，新建标记符号（图 0-21）。选择字体标记符号，选择所安装的字体“A1电力设施”；选择字体中的“电力”图形（图 0-22）；

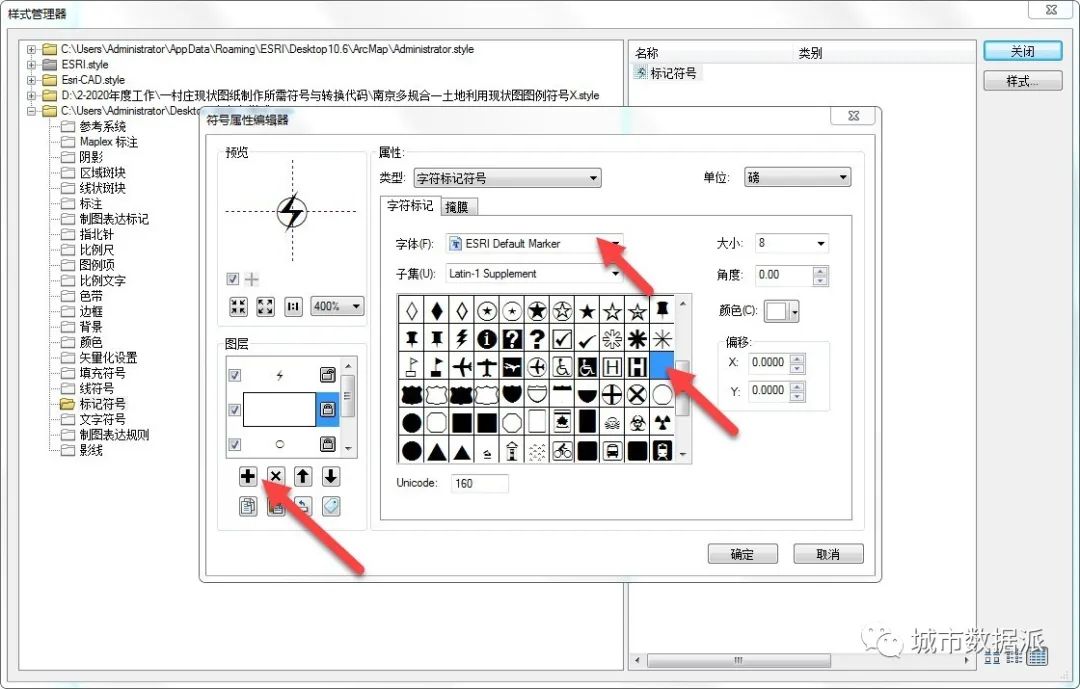

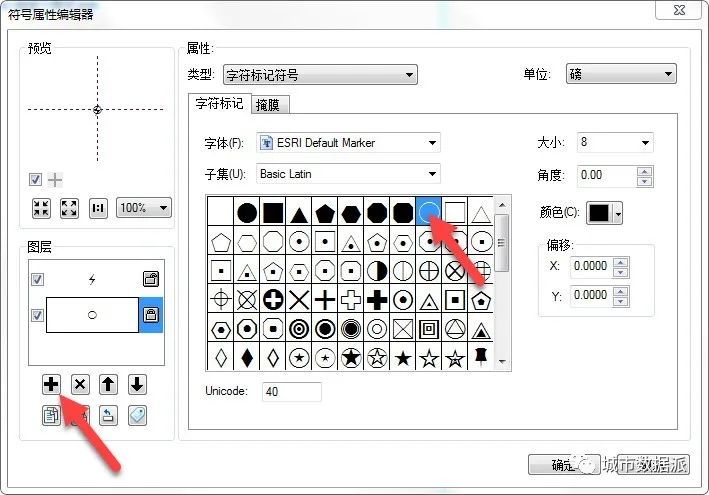

3. 添加圆圈。点击“＋”号，选择“ESRI Default Marker”，选择圆圈（图 0-23）；添加白底。点击“＋”号，选择“ESRI Default Marker”，选择白底（图 0-24）。
制图线符号的制作

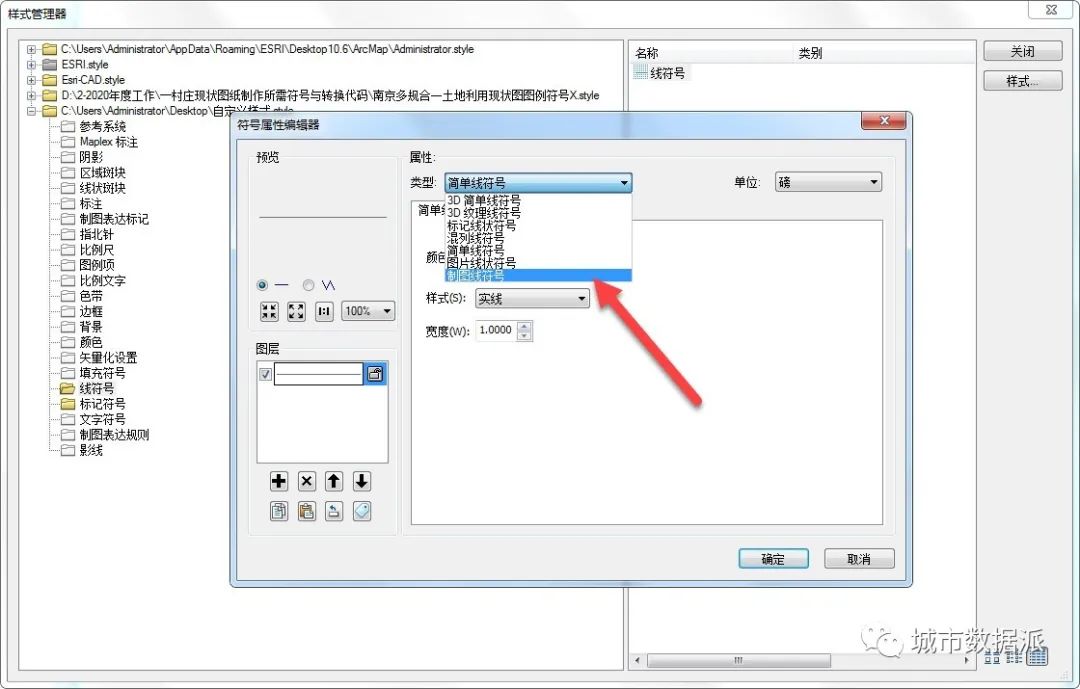

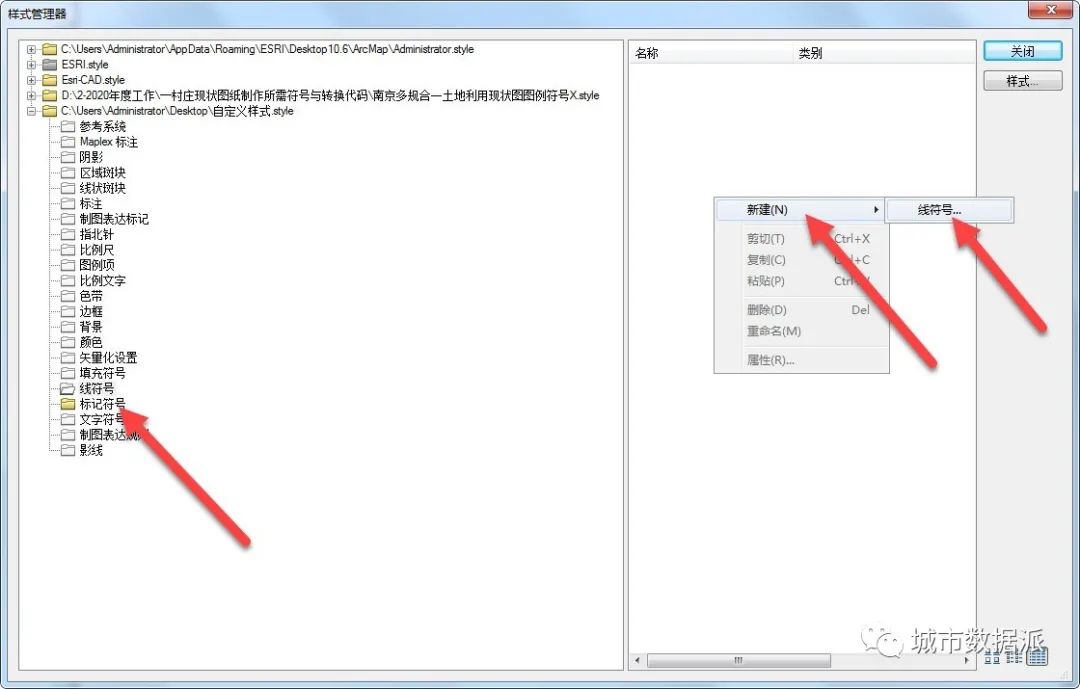

1. 上文基础上，选择样式中的线符号，在中间的样式框右键，新建线符号。常用的是制图线符号与简单线符号（图 0-2）。

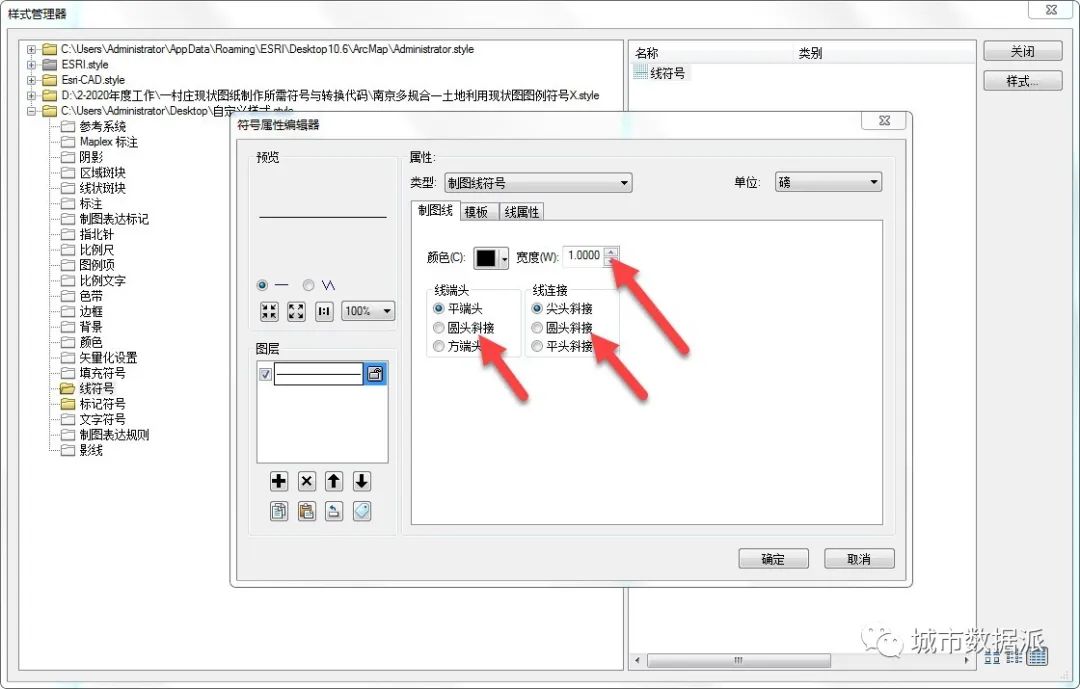

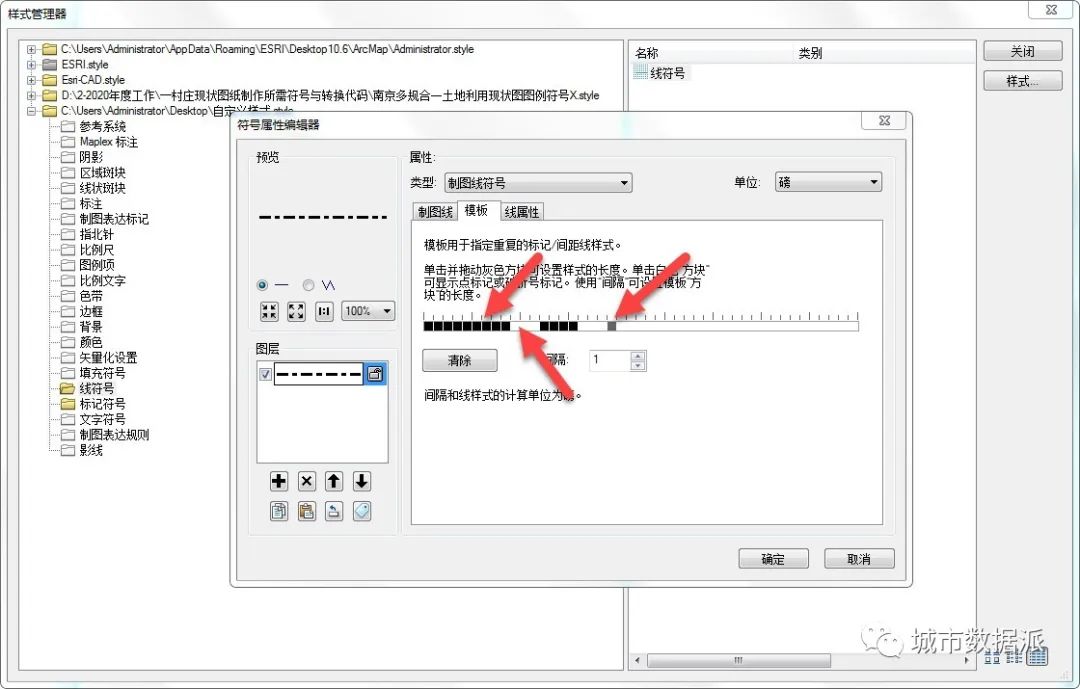

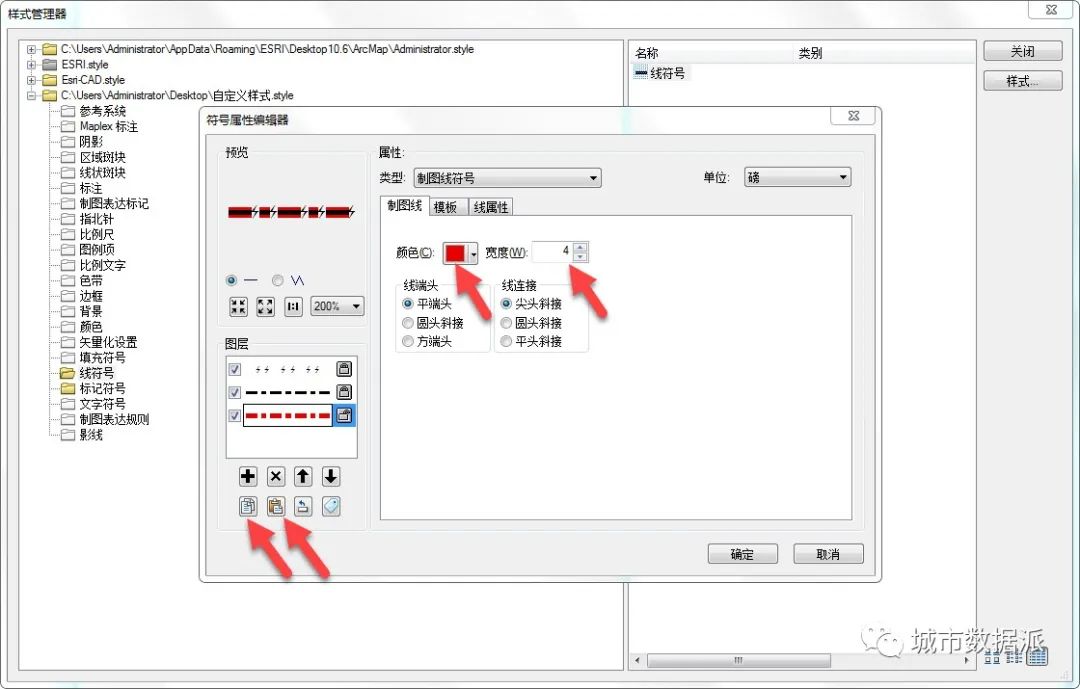

2. 选择制图线符号，选择制图线，可设置颜色、宽度，线端头与线连接方式（图 0-3）。选择模板，这里设置线型。如图 0-4所示，第一段为黑色，中间间隔白色，再为黑色，再间隔白色，再为灰色方块。其中黑色代表线段，白色代表线段之间的空白，灰色代表开始循环。格子的数量之比即为其长短之比。

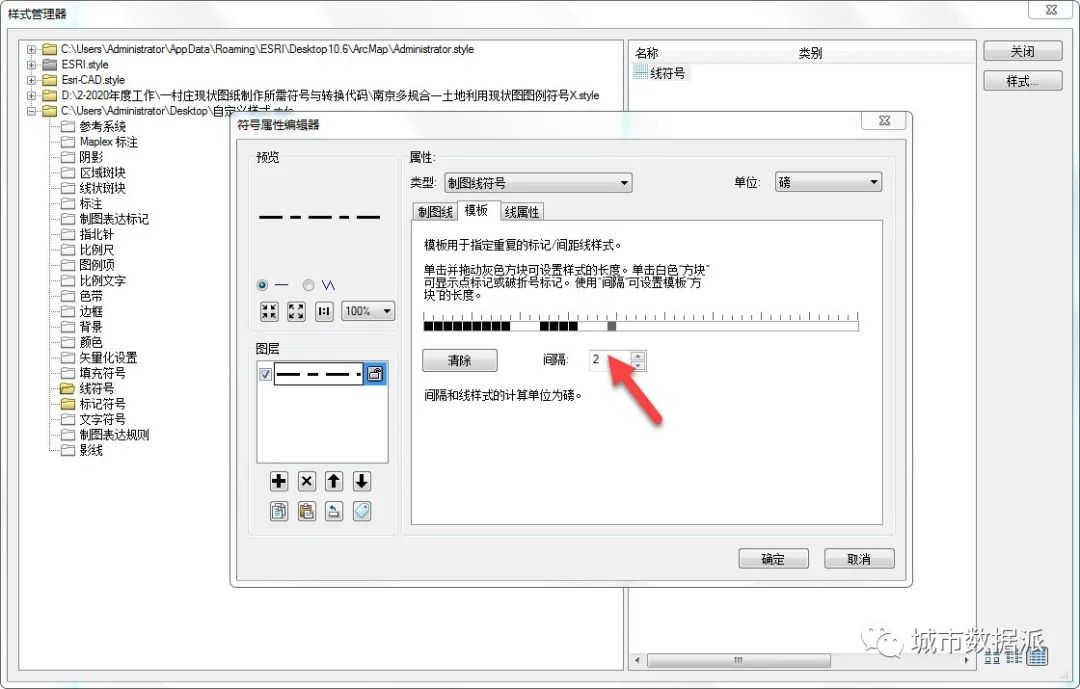

“间隔” 代表对已经制定好的线型按比例放大，比如设置为2后形成的线型是将设置为1的线型放大2倍（设置1与设置0的效果相同），如图 0-5图 0-6所示，设置为2对比设置为1，可看到“图层”位置处的放大效果。
标记线符号的制作

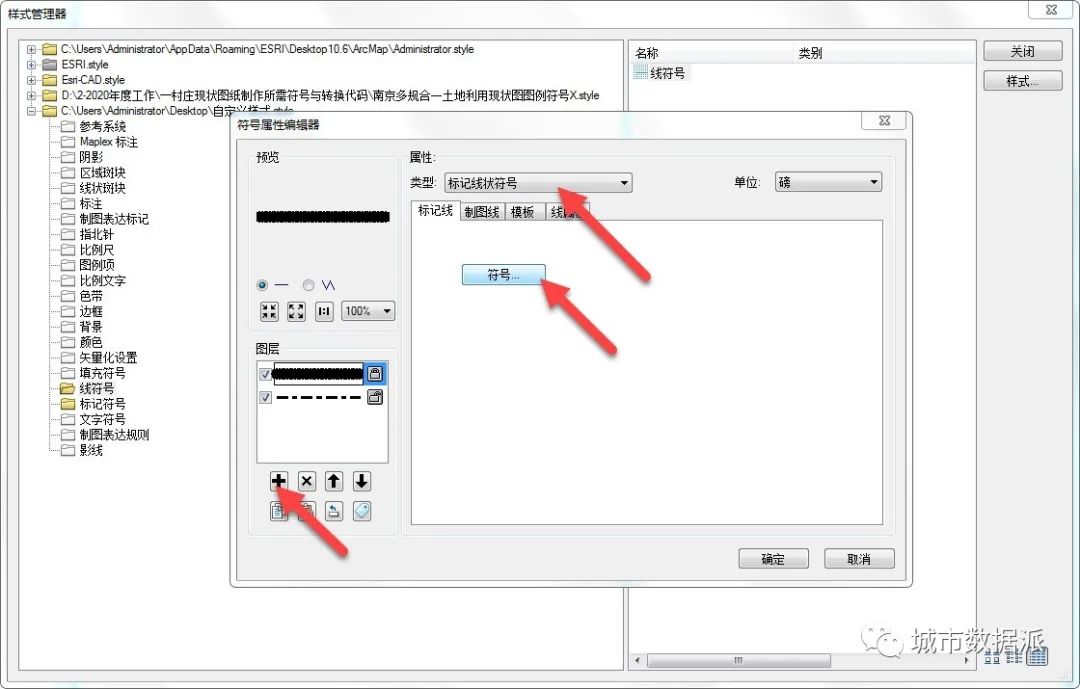

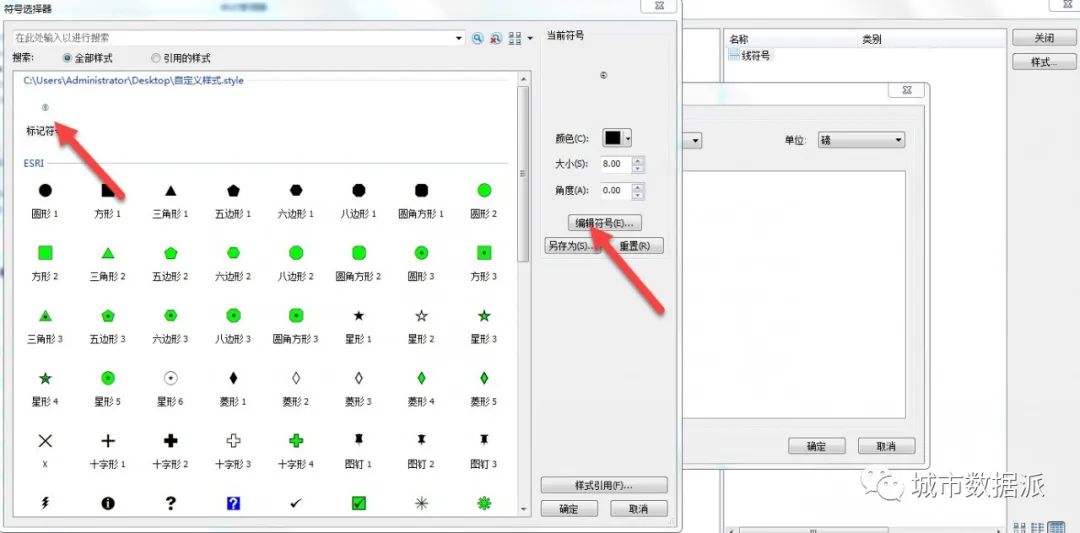

1. 线符号的制作中同样可以添加“字符标记符号”：新加图层，选择“标记线状符号”，点选“符号”，这时可直接选择已有的标记符号，或者对其进行编辑（图 0-7）。本文对其进行编辑，去掉“电力”符号外侧的圆圈与白底（图 0-8）。
图 0-7

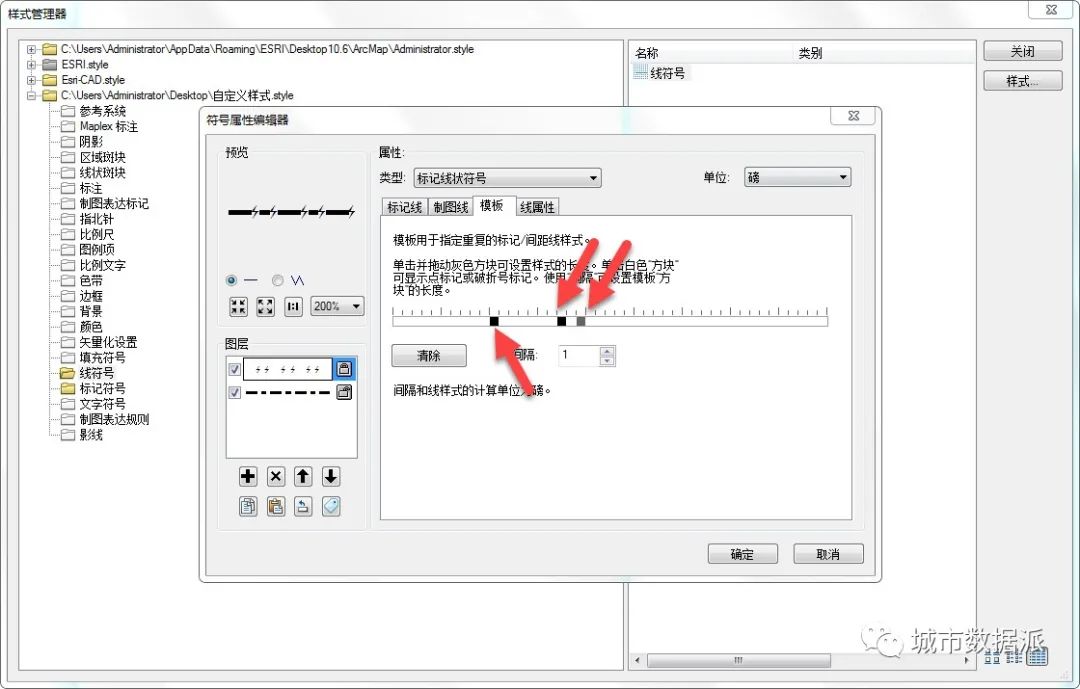

2. 修改标记线状符号的间隔。与线段的循环长度与间隔长度对应，在线段的空白处的中间设置标记，形成如图所示的设置。（一个黑色格子代表一个电力标记符号）（图 0-9）。
3. 复制线段图层并粘贴，更改颜色与宽度（如图），形成最终的现状符号。（该步的意义是展示通过图层的叠加，可作出多种形式的线状符号）（图 0-10）。

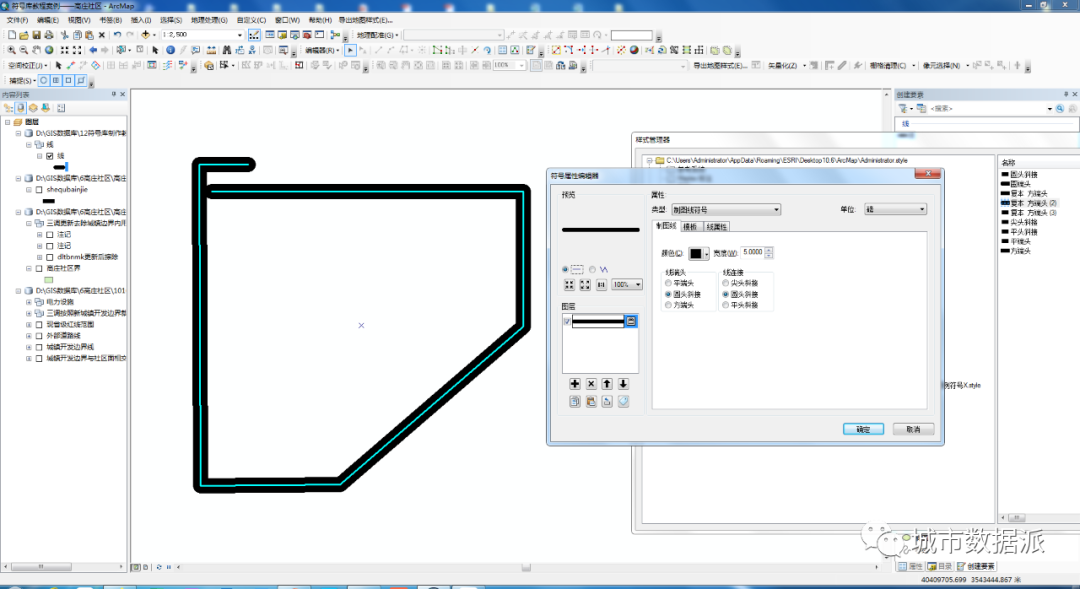

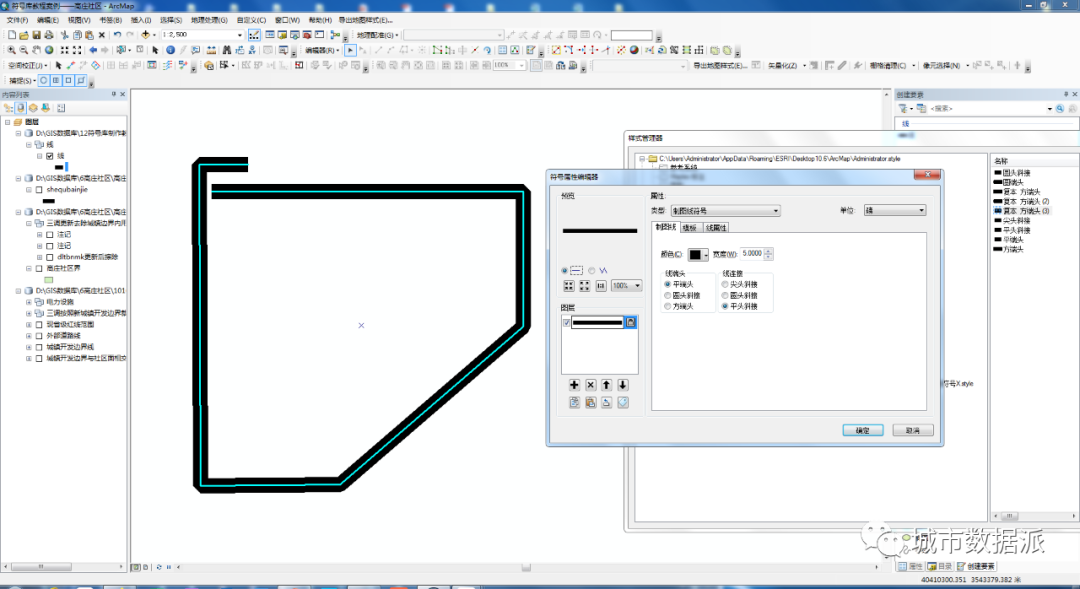

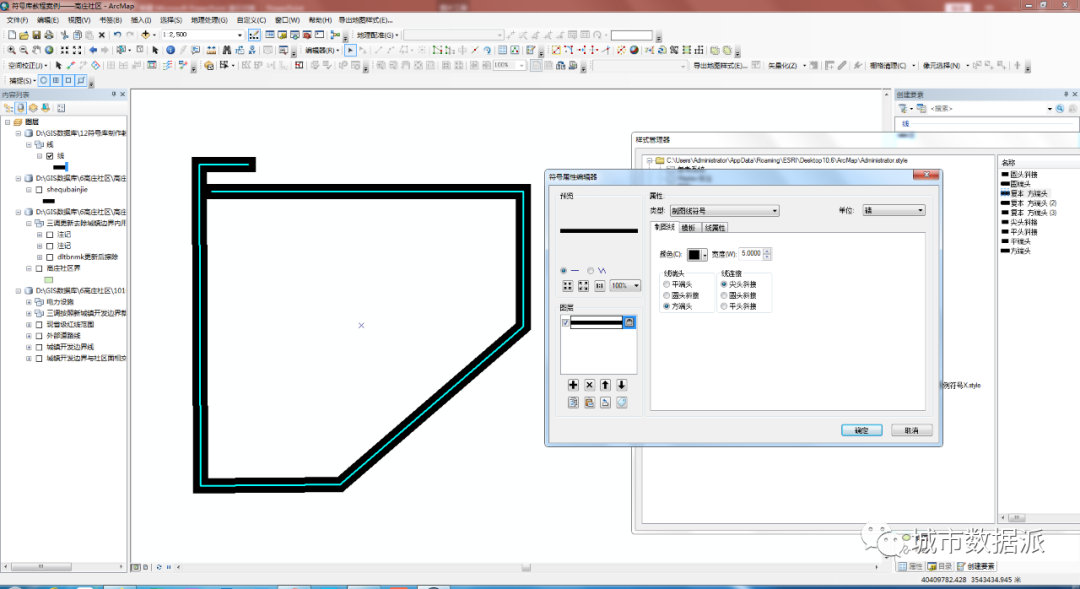

制图线的线端头与线接头，均有三种类型。（下图中黑色线段为所绘制的折线，点选出现中心线——绿线，可控制折线的折点。）通过下图对比，可看出方接头（黑色部分）在绿色线外围突出为方形，圆接头在绿色线外围突出为圆形，平接头到绿色线的端头则截止；尖头斜接表现在绿色线的转折处为尖头，平接头在转折处斜切。圆接头对折线的转折处进行圆滑处理。
文本符号制作
文本符号的制作中，可以选择“标记符号——字体标记符号”中的图形作为其背景。

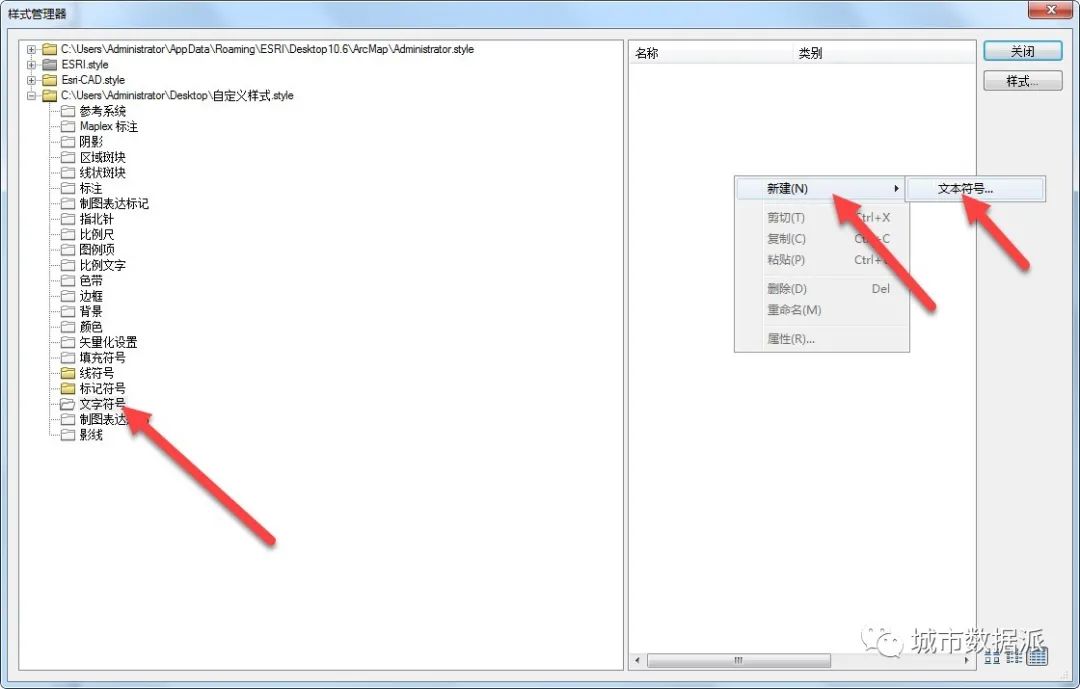

1. 上文所建立的“自定义样式库”中，选择左侧样式中的“文本符号”，在中间的样式框右键，新建文本符号（图 0-1）

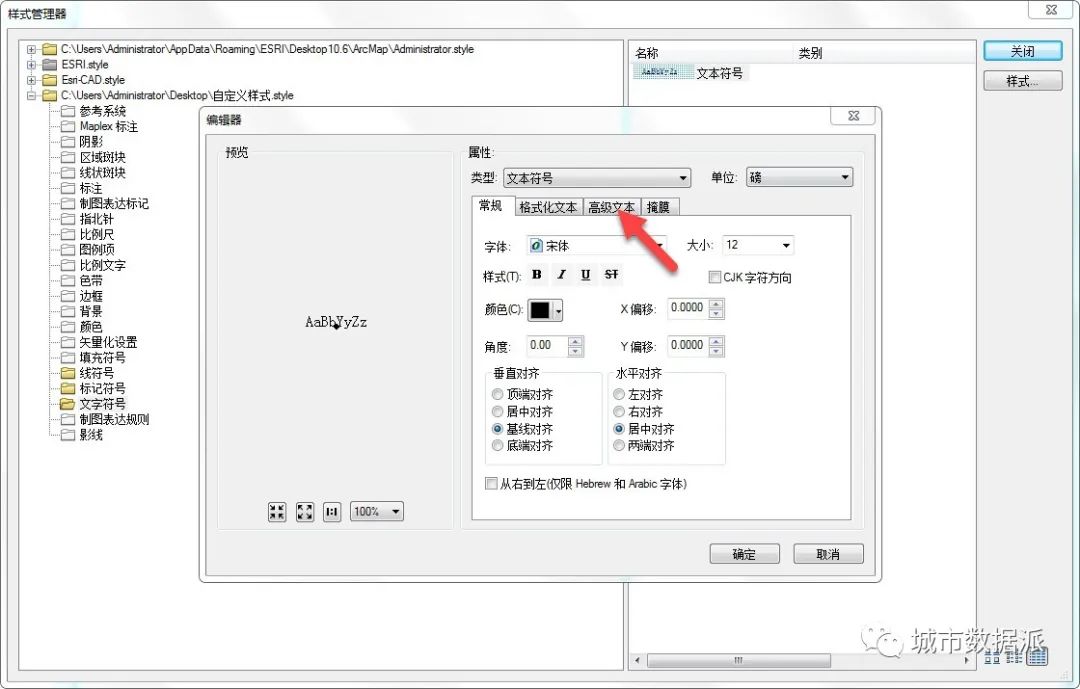

2. 常规中调整字体、大小、颜色等。选择高级文本（图 0-2）。
图 0-1

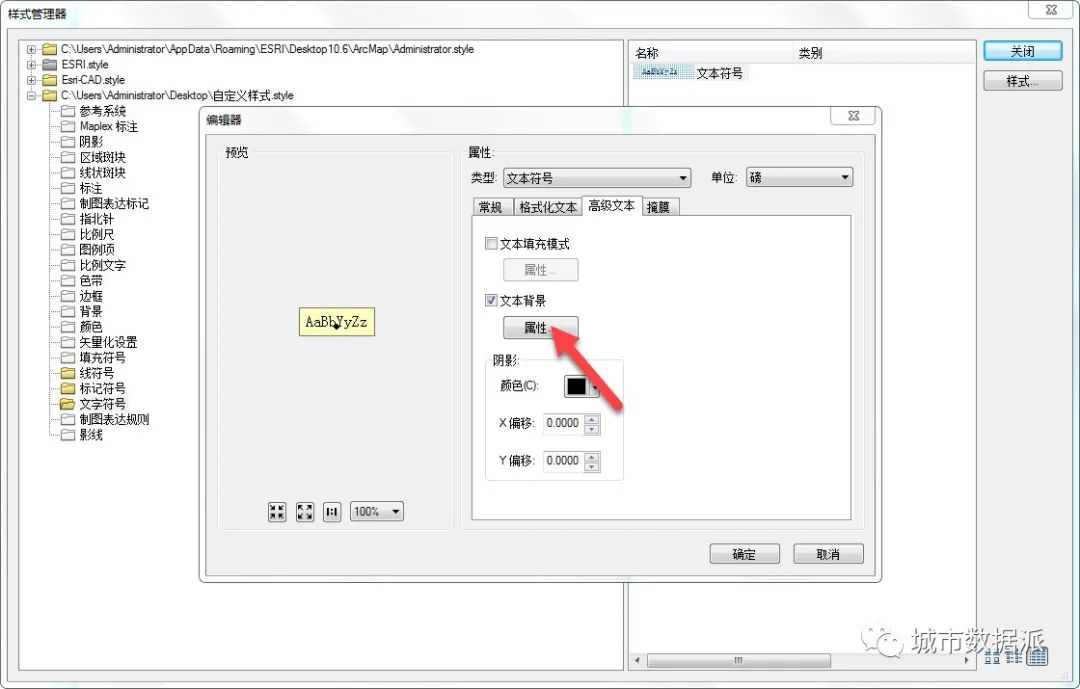

3. 设置文本的背景，点击“属性”（图 0-3）。

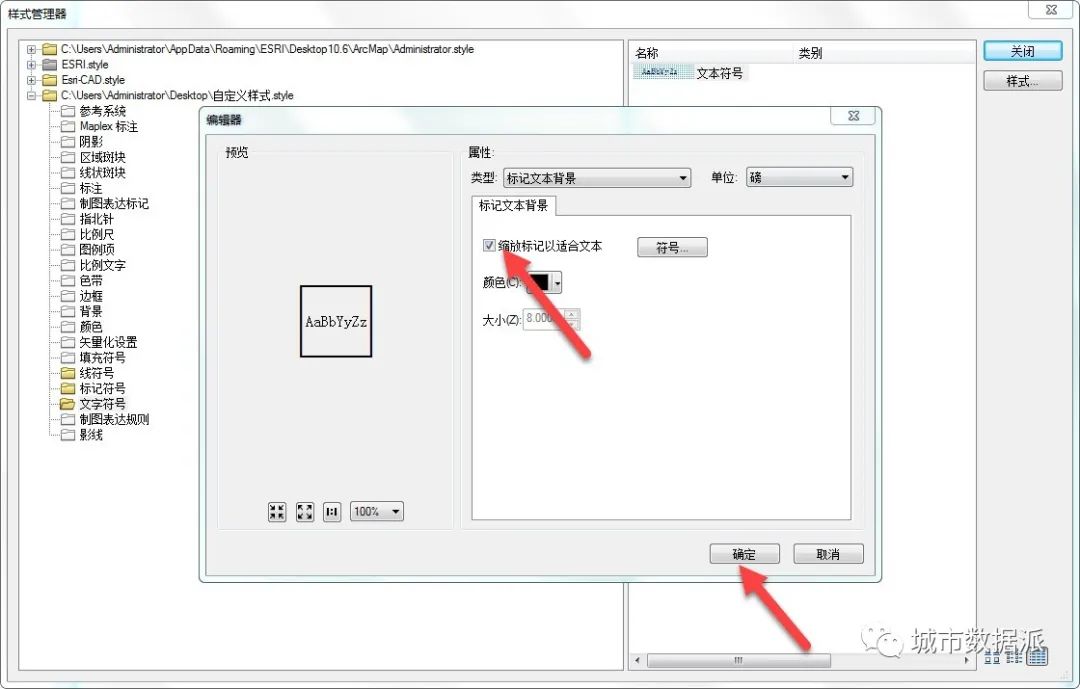

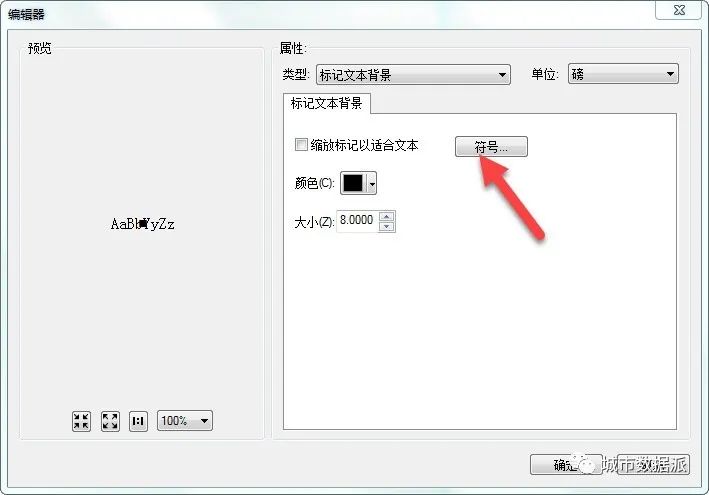

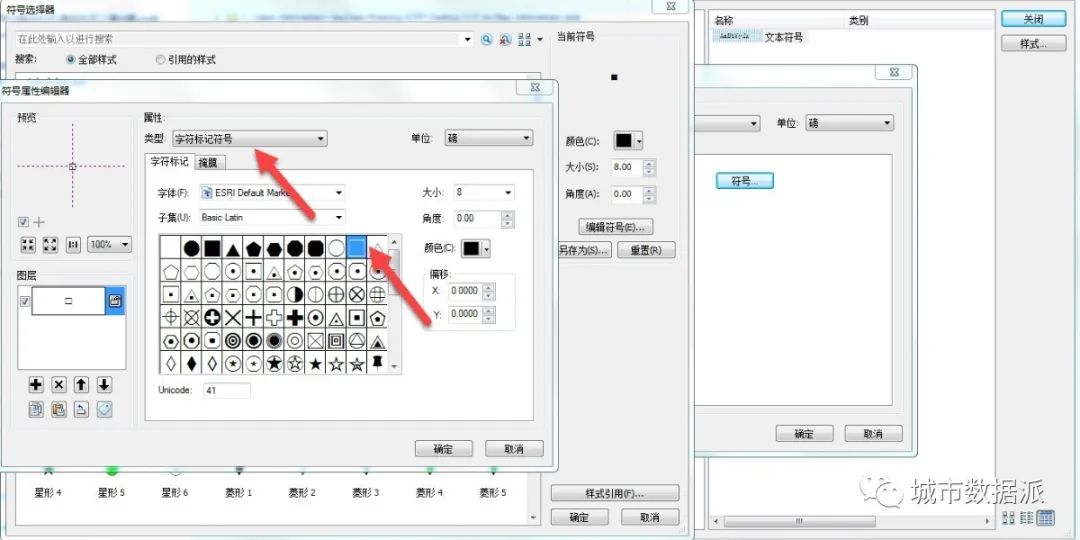

4. 选择标记文本背景。选择“符号”。选择“字符标记符号”（图 0-4图 0-5），选择“方框”（图 0-6）。勾选“缩放标记以适合文本”，点击“确定”（图 0-7），制作完成。
图 0-4
图 0-6
文本符号标注方法

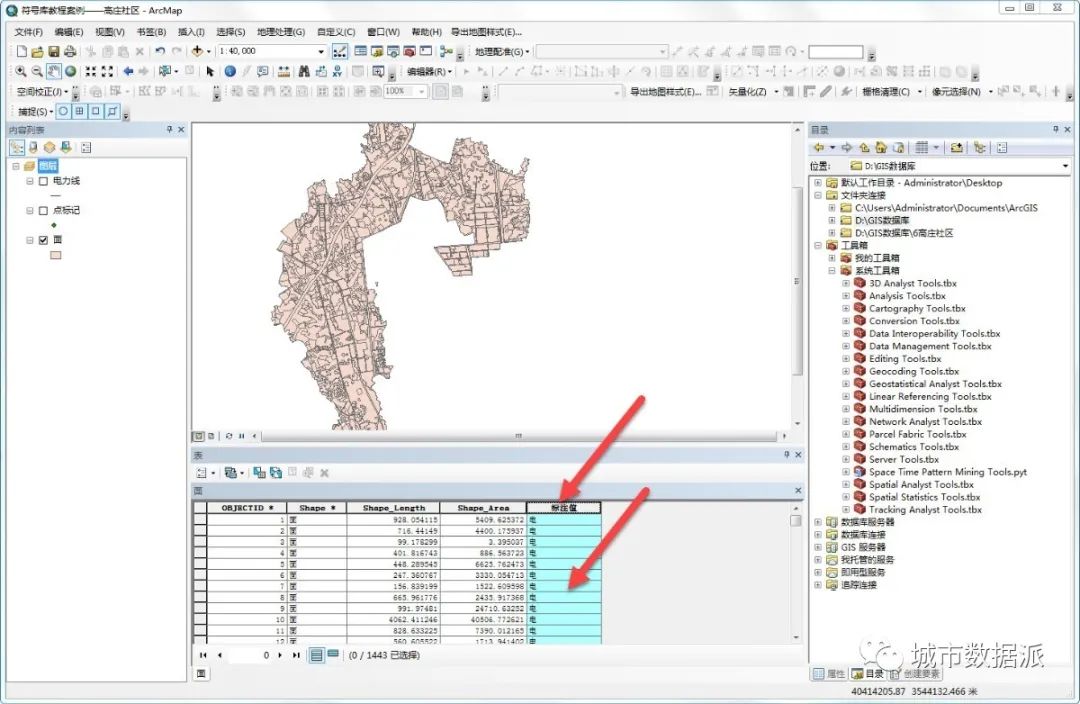

1. 如图中面要素图层，新建文本字段“标注值”，赋值“电”；

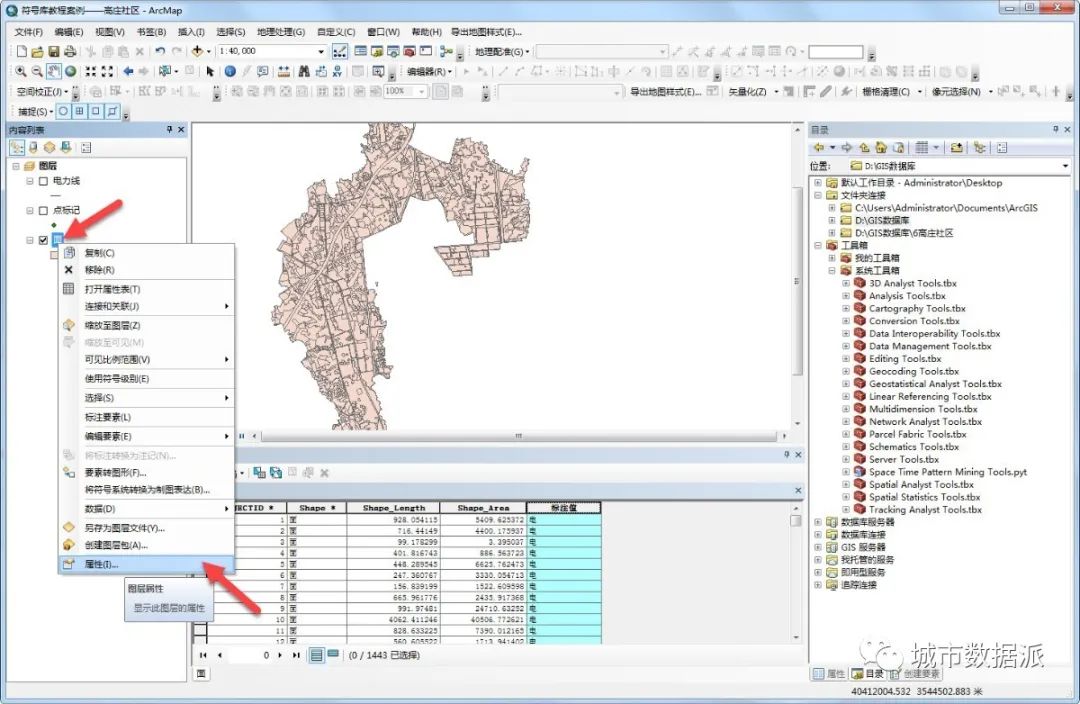

2. 面图层上右键，选择“属性”；（图 0-8图 0-9）
图 0-8

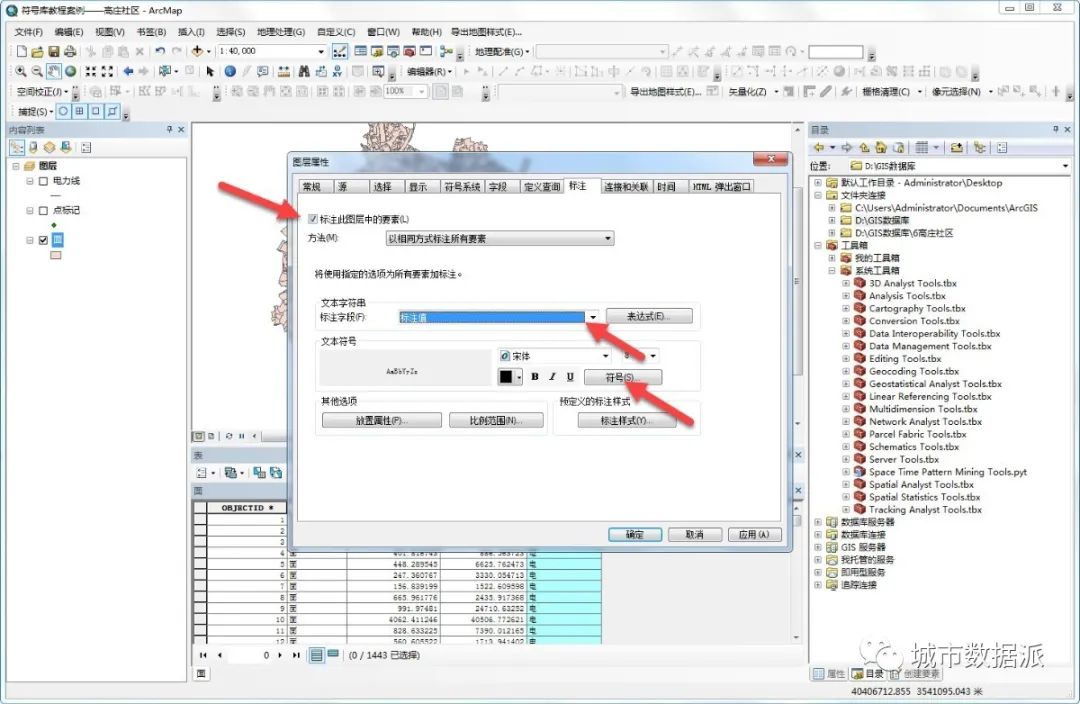

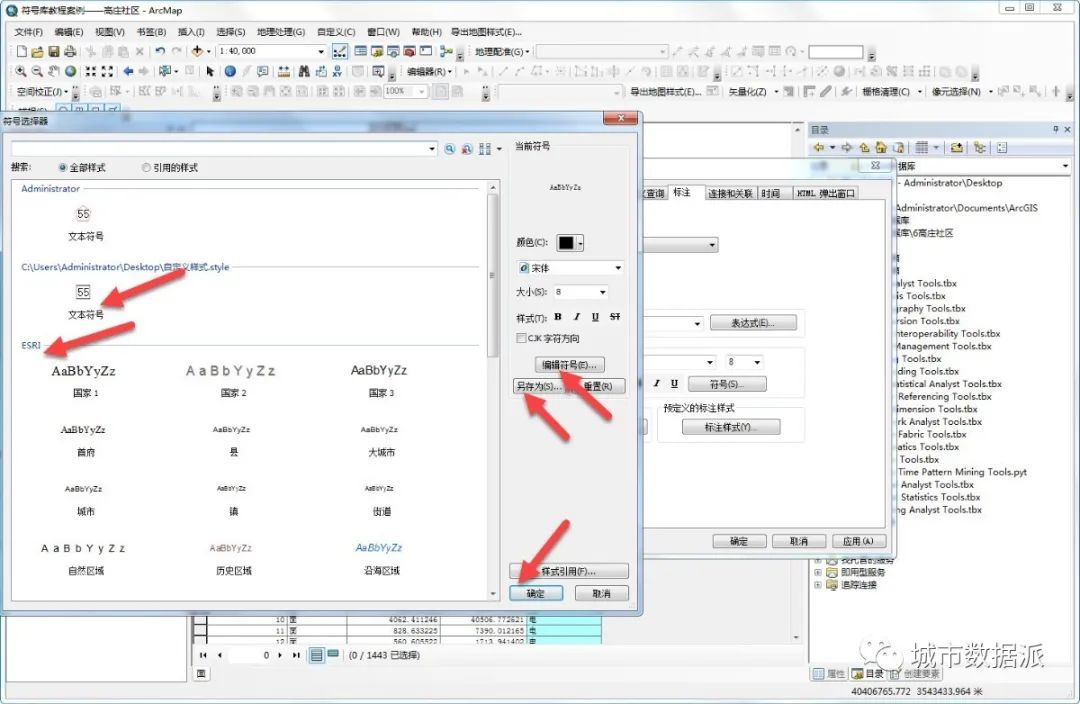

3. 勾选“标注此图层中的所有要素”，标注字段选择“标注值”，选择符号（对标注值使用刚创建的文本符号）（图 0-10），可看到esri已有符号，还可对其进行编辑（点击编辑同样进入4.1中的编辑窗口），但此时因为不是在样式管理器中编辑，编辑后需另存为新的样式。（图 0-11）
图 0-10

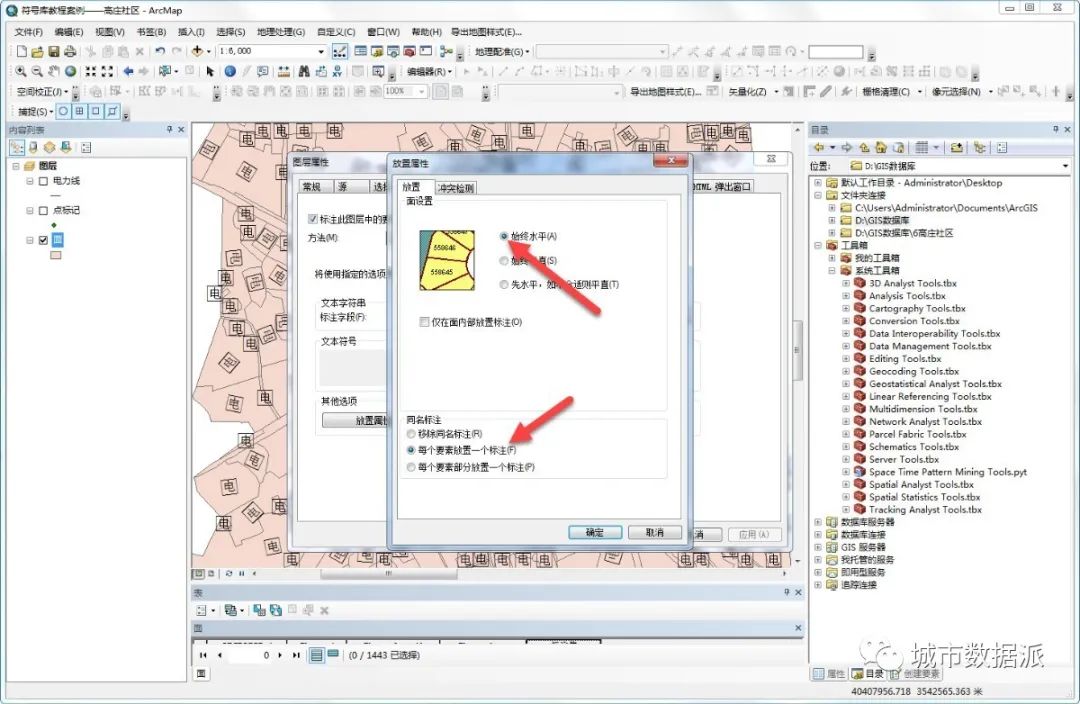

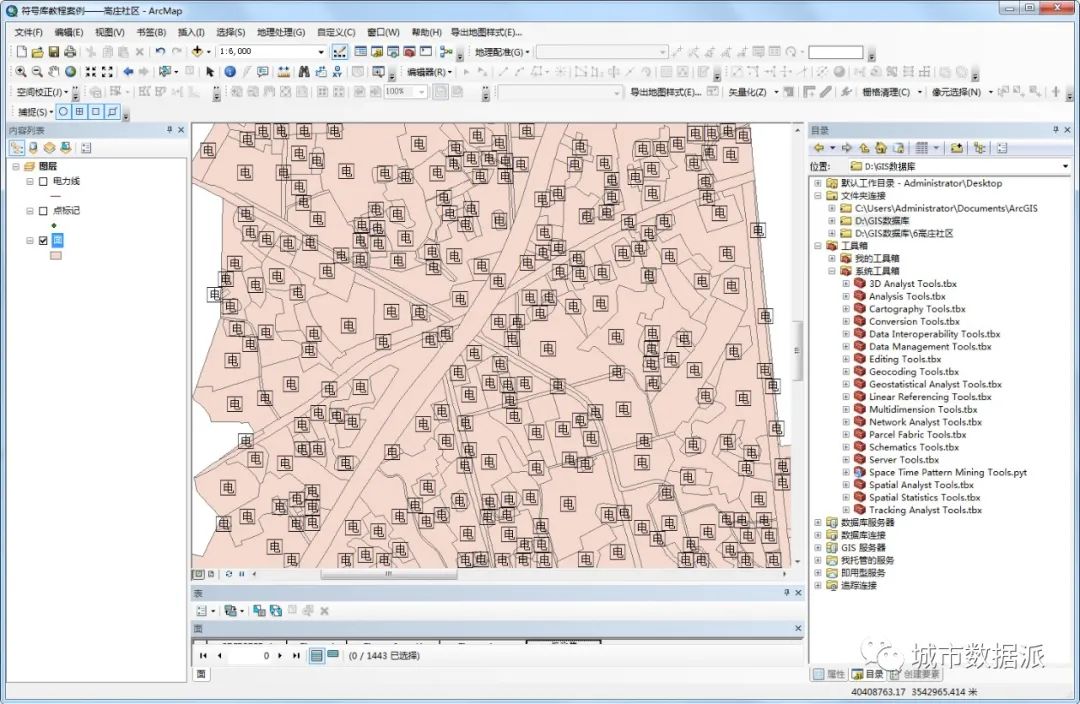

4. 设置“标注”的“放置属性”，“始终水平”“每个要素放置一个标注”。点击“确定”。显示效果如图。
图 0-12
图 0-14

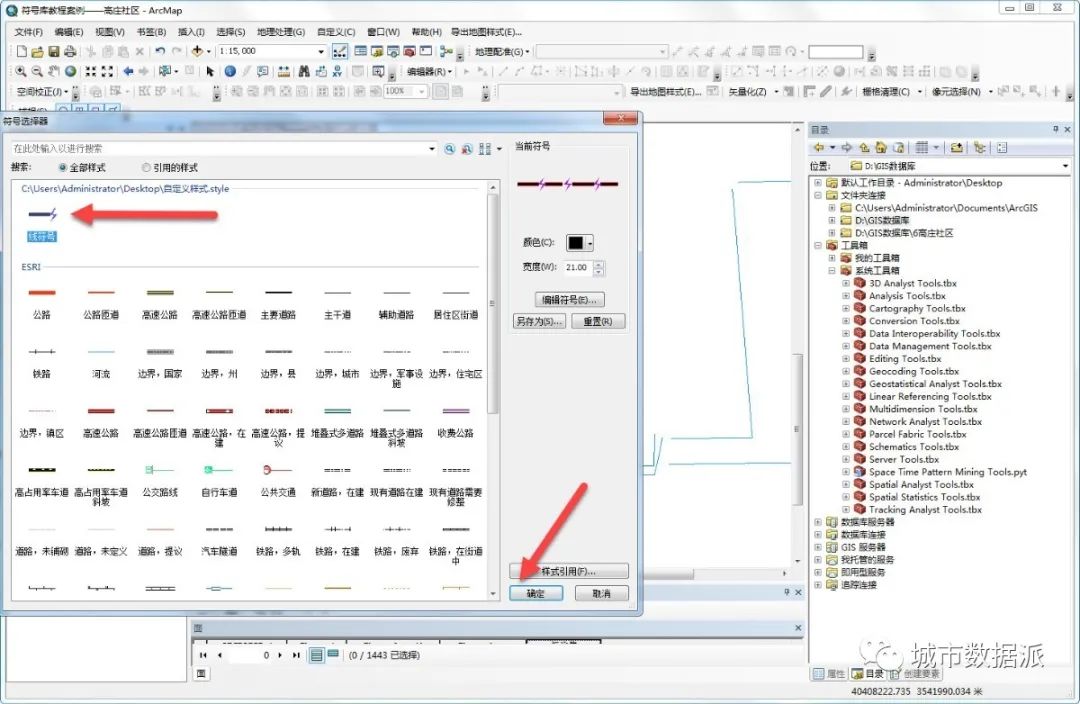

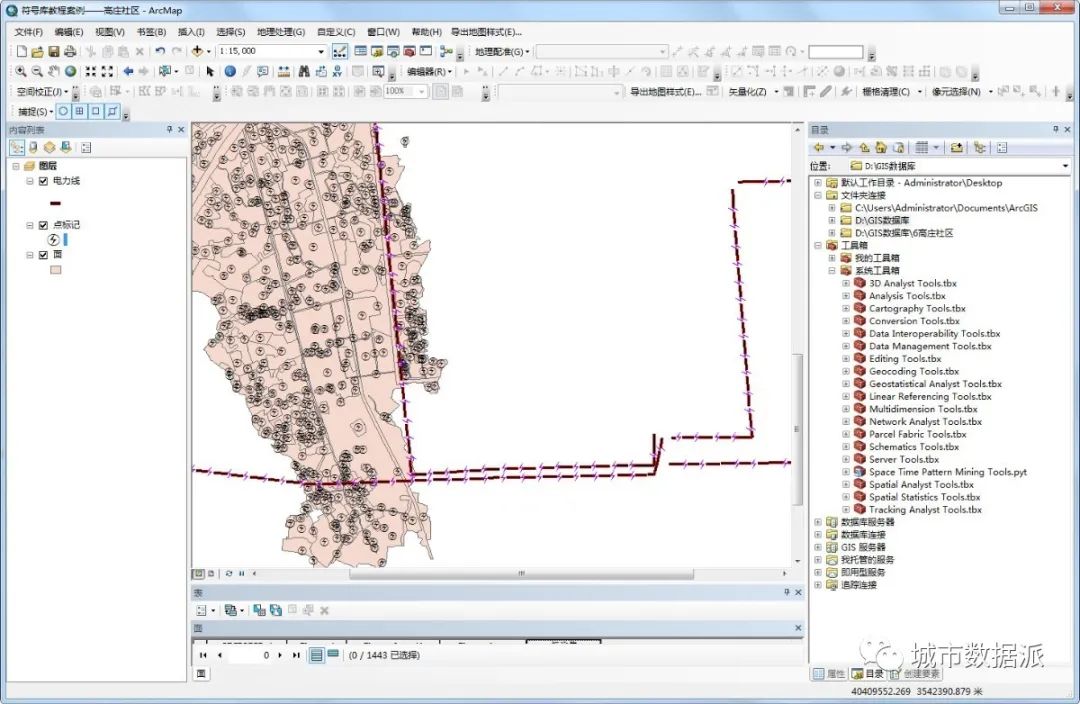

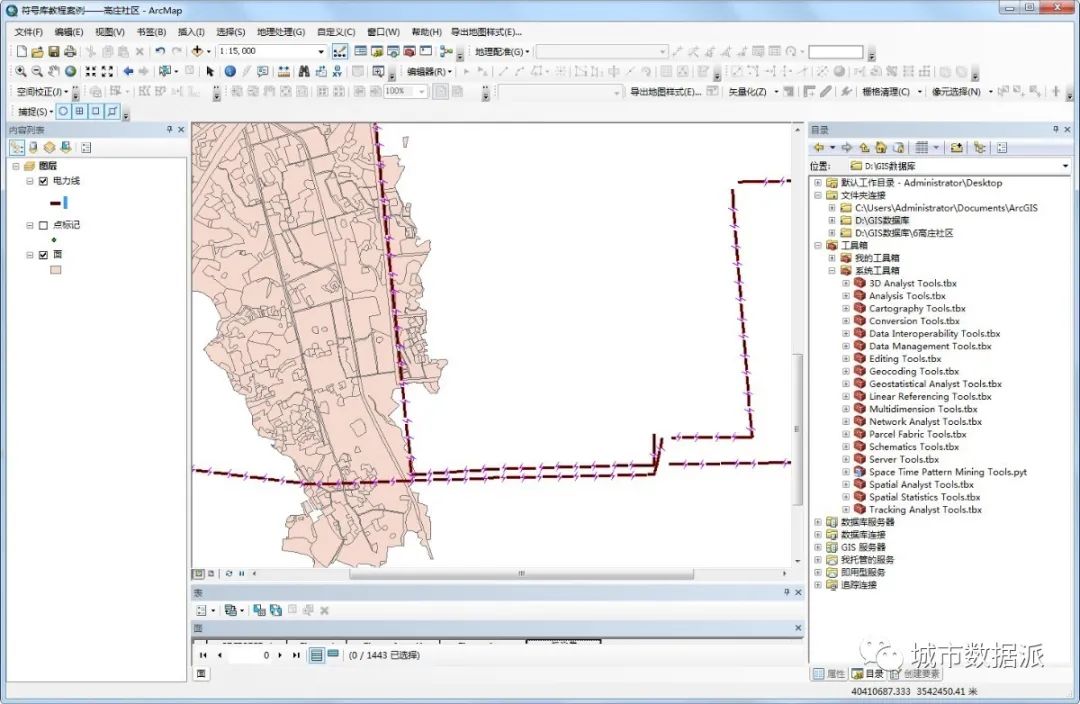

线符号的使用：双击线图层下的图例，选择创建的线符号，点击“确定”，效果如图。
图 0-1

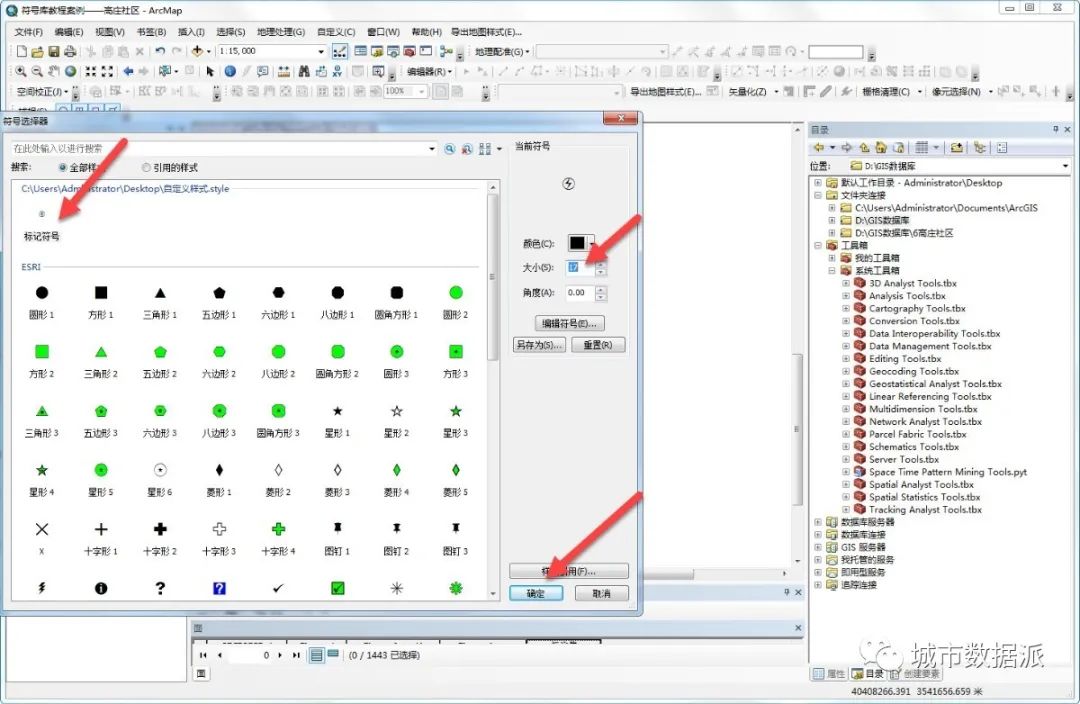

标记符号使用：双击点图层下的图例，选择创建的电力标记符号，点击“确定”，效果如图；
图 0-3
标记符号与线符号中的关键，在于“字体标记符号”的制作，结合GIS自带与第三方符号库，应对多规合一图纸制作没有压力。标记符号、线符号等的使用或混合使用，可达到各种需要的线、面符号效果。（复杂的填充符号效果是标记符号、线符号等的使用或混合使用，在本文的基础上，对面填充符号简单摸索即可学会制作。）
-
标记符号中包括图片标记符号，即图片可直接插入作为标记符号，不需要fontcreator去制作字体。其缺点是，点标记较多时加载较慢。
-
文本符号可用于对“面或点图层要素”的字段值（文本）进行标注，用标记符号对点要素图层进行符号可视化可达到同样的效果，两方法选其一即可。
-
字体可直接右键单击安装。
-
标注的更改需至样式管理器更改。在内容列表的图层上，双击图例符号后显示的操作框中，对其进行更改体现在当前mxd中，并不会对符号库中的样式更改。更改后可点击“另存为”，保存更改后的样式。
-
