巧用Z轴，

用2D数据轻松产出3D成果图

我们来看看下面这张图，根据图例我们可以发现，这幅图表现的是美国各大都市圈，货运交通事故致死事件的密度图，地图上凸起的高高低低的山峰，并不代表地形，而是代表那些交通事故密度较高的地方，山峰越高，密度也越高。



同时，为了强化交通事故致死事件密度的差异性，让读者更明显的看到山峰，下图用色带进行了叠加体现，越偏蓝的地方密度越高，越偏褐色的地方密度越低。

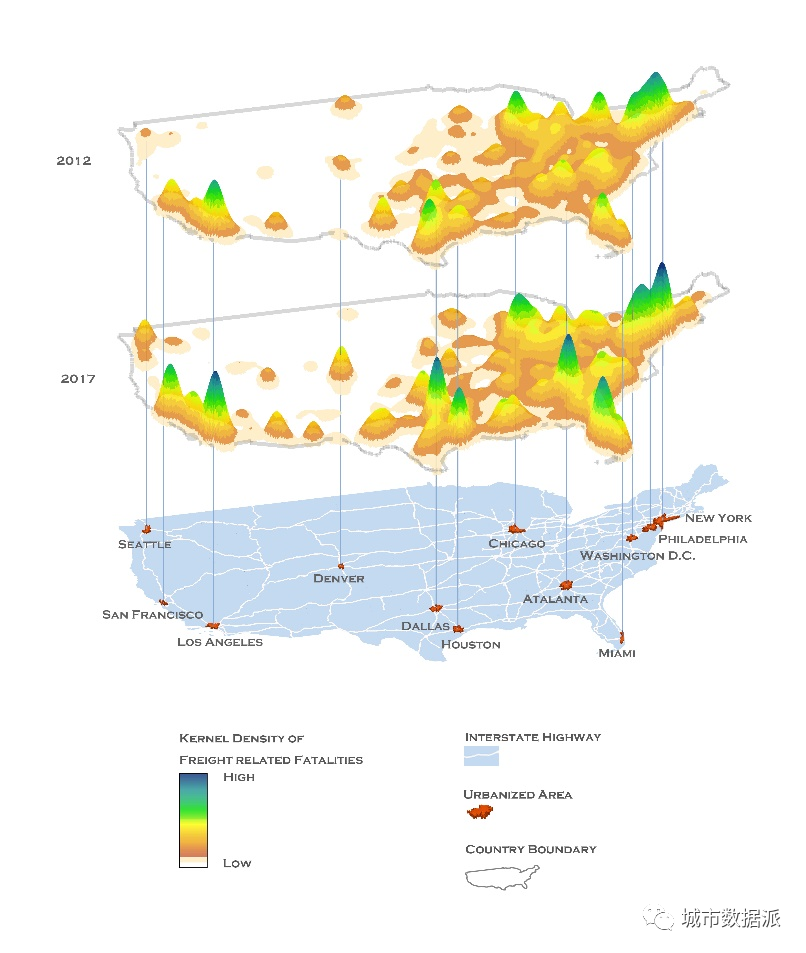

作者自绘：美国大都圈区货运交通事故致死率（3D图）

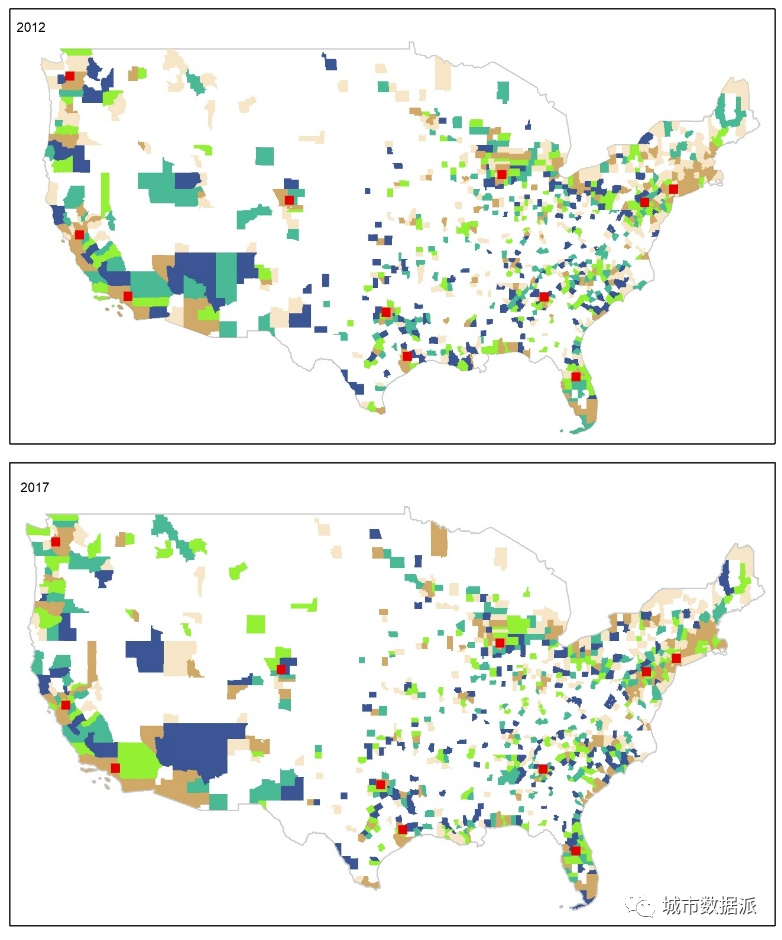

通过2012和2017年数据的叠加，我们可以轻松发现，哪些大都市圈的交通事故密度明显上升，哪些下降了。



你有没有发现，其实对于这样一个表达单一主题的地图，通常的做法是，用颜色深浅或冷暖来表达密度的高低，做一个普通的2D图也完全可以表达同样的信息量。



下面我们就来看一下常规操作产出的成果。

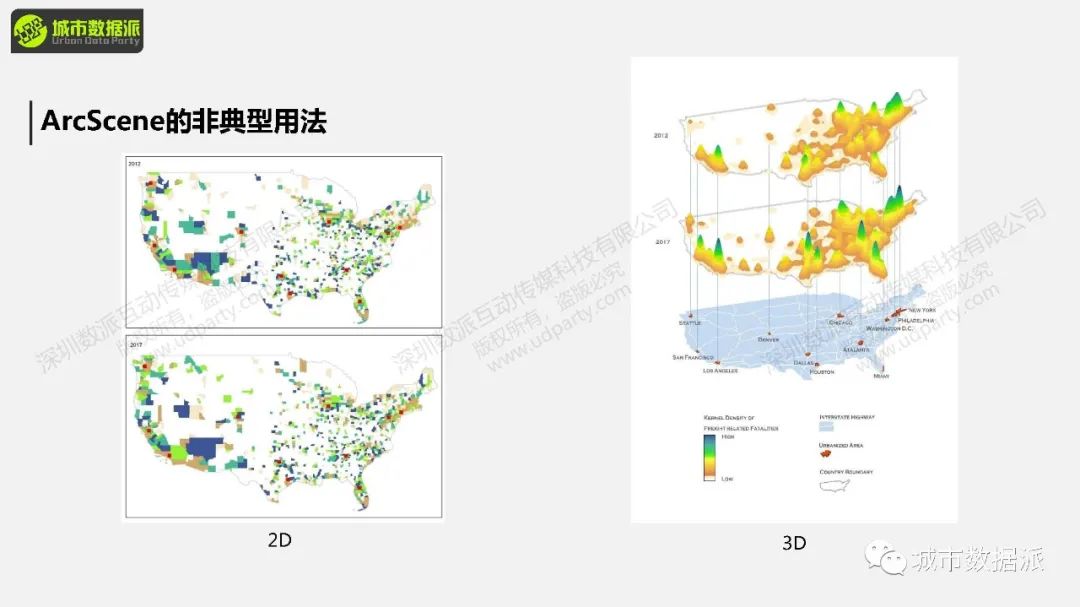

美国大都圈区货运交通事故致死率 （2D图）



是不是瞬间就变得平平无奇了？所以，同样的数据，不同的表达方式，会产生截然不同的可视化效果。那么，如何才能用二维的数据做出三维的效果呢？



ArcScene的非典型用法

ArcScene是美国ESRI公司开发的ArcGIS软件桌面系统3D分析扩展模块中的一部分，是一个适合于展示三维透视场景的平台，可以在三维场景中漫游并与三维矢量和栅格数据进行交互，比较适合小场景的3D分析和可视化。

ArcScene是基于OpenGL的，支持TIN（Triangulated Irregular Network，不规则三角网）数据的显示。显示场景时，ArcScene会将所有数据加载到场景中，矢量数据以矢量形式显示。它可以更加高效的管理三维GIS数据、进行三维分析、创建三维要素以及建立具有三维场景属性的图层。例如，可以把平面二维图突出显示为三维结构。通常用来创建小范围的起伏地表模型，如下图所示。

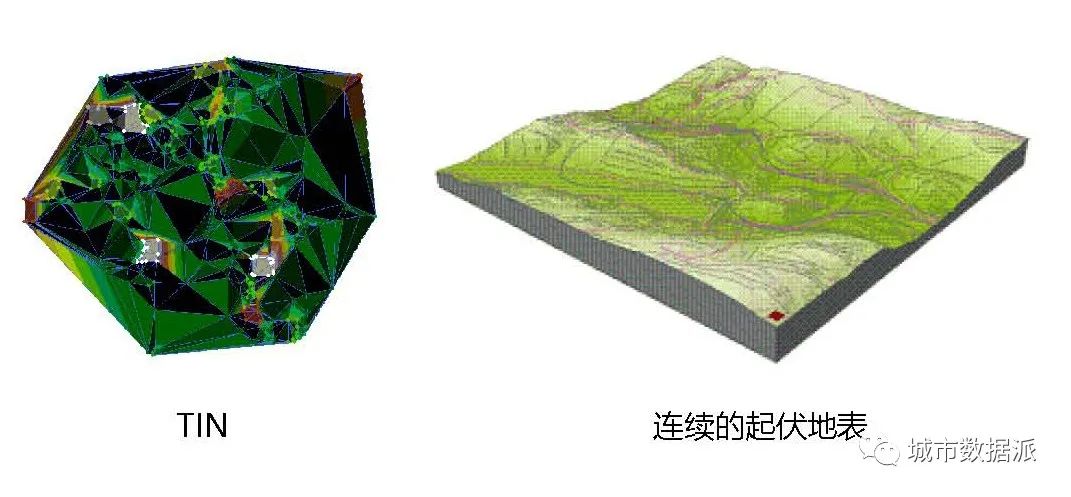

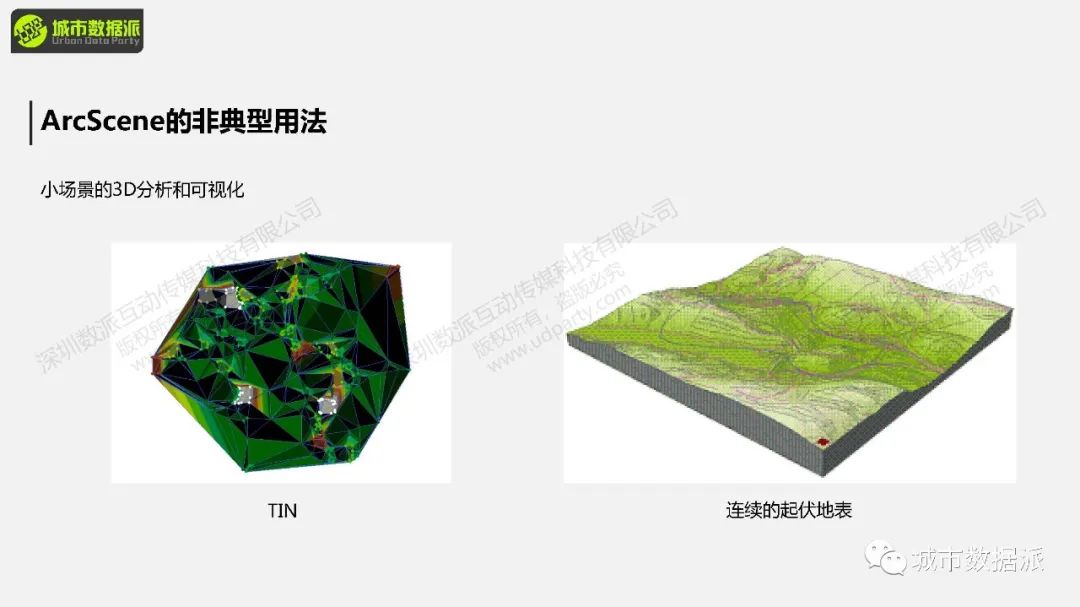

左图来源：http://i0.wp.com/www.gisresources.com/wpcontent/uploads/2013/09/tin11.gif

右图来源：https://desktop.arcgis.com/zh-cn/arcmap/10.3/main/get-started/choosing-the-3d-display-environment.htm

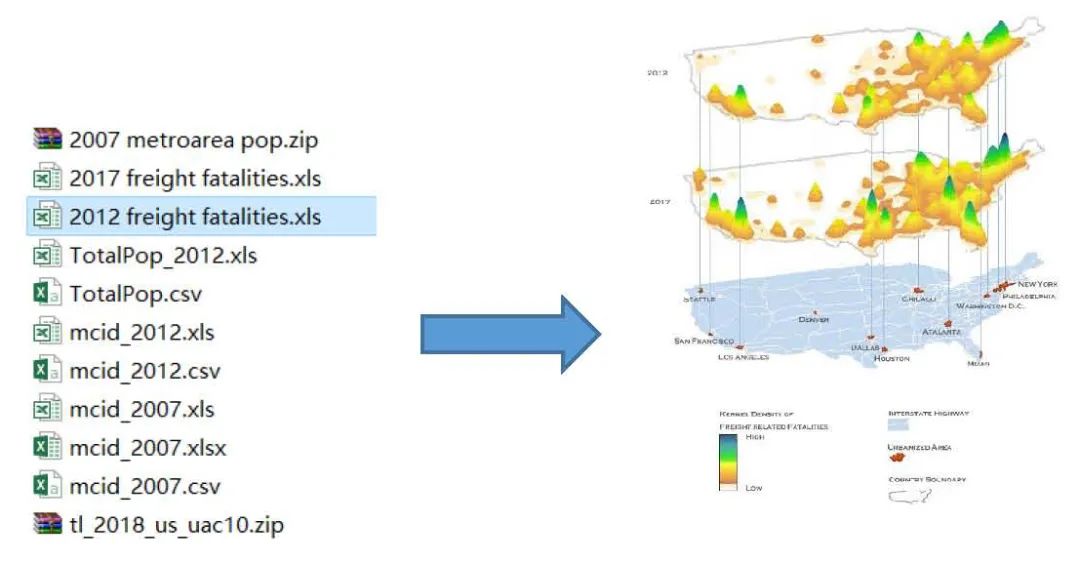

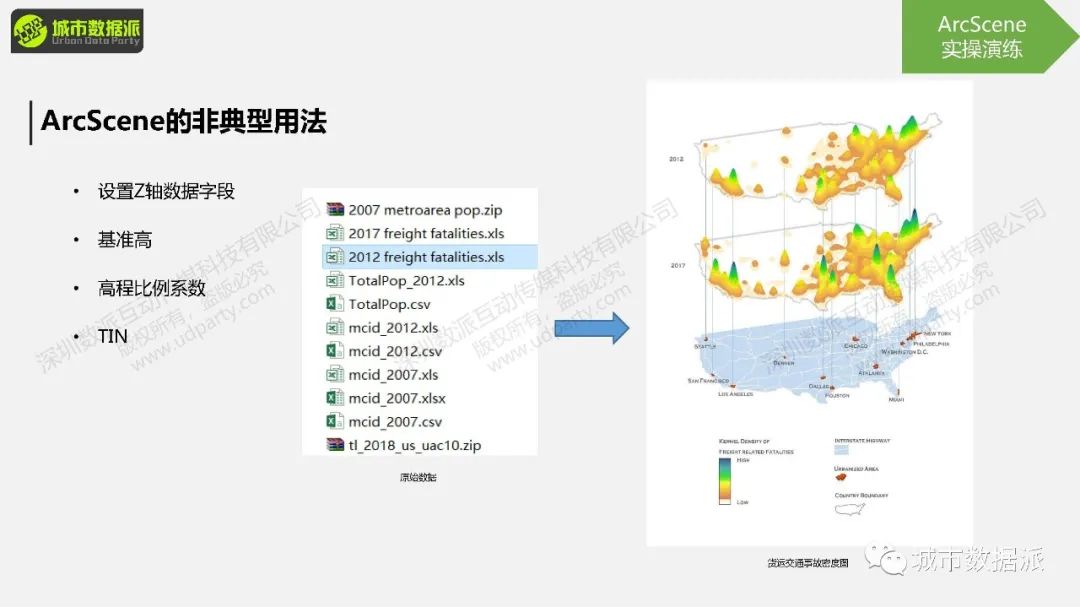

通过设置Z轴的数据字段（Field），设置基准高（Base Hight），调整高程比例系数，制作出合适的TIN。然后调整色带以强化不同地区的数据差异（高低起伏）。

最后导入Photoshop进行最终的可视化美化，这样就可以利用ArcScene巧妙地将2D数据做成3D的可视化成果了。

作者自绘：从二维数据到三维可视化成果



具体如何操作呢？即将开课的线上特训营将带你体验GIS与艺术的碰撞，学习GIS的跨学科应用，创作专属于你的Story Maps，还能制作好看的3D可视化，欢迎报名学习，12月14日正式开课！
